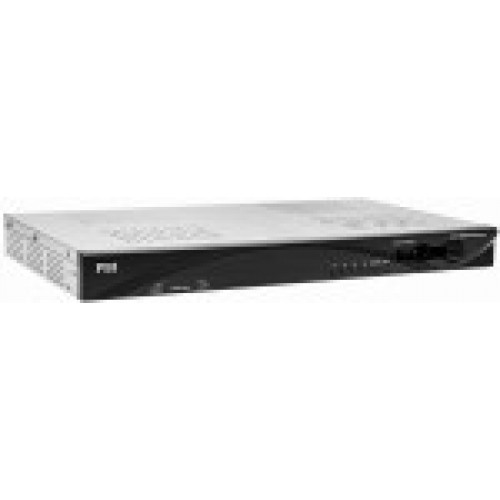

Цифровой ресивер DCH-3200P-22S2 PBI

DCH-3200P-22S2 - демодулятор DVB-S2 / декодер MPEG-2 (MP@ML для SD, MP@HL для HD), MPEG-4/H.264 AVC Part.10 (MP@L3 для SD, HP@L4.1 для HD), HEVC/H.265 (main, main 10 profile, main/high tier up to level 4.1) IRD. Вход DVB-S2, 2*CI, ASI. Выходы: 2*ASI, 2*IP-GbE, HDMI, CVBS (BNC + RCA, PAL / NTSC / SECAM), аналоговый выход 1 стереопары (XLR, RCA(L+R)x2). USB-порт. Управление WEB через порт RJ-45 и дисплей на передней панели. Цифровой ресивер DCH-3200P это экономически эффективный профессиональный приемник-декодер. DCH 3200P широко используется в спутниковой, кабельной и наземной вещательных сетях и выпускается с различными тюнерами DVB (под заказ): S2/S, T2/T и C. Приемник демодулирует DVB сигнал в транспортные потоки, которые можно вывести с помощью интерфейсов ASI и TS/IP (опционально). При использовании двух стандартных слотов CI DCH-3200P работает с большинством известных CAS на рынке и может расшифровывать сразу несколько сервисов в транспортном потоке. Декодер может обрабатывать различные форматы цифрового видео в форматах MPEG-4 AVC / H.264, MPEG-2, AVS + и H.265 в разрешениях SD и HD. Телевизионный канал декодируется на цифровом - HDMI и аналоговом - CVBS выходах. Мощные возможности демодуляции, дешифрования и декодирования в сочетании с удобным для пользователя WEB GUI и дистанционным управлением на базе SNMP делают это оборудование одним из самых конкурентоспособных профессиональных IRD на рынке. Дескремблер ресивера DCH 3200P имеет 2 слота CI (Common Interface). Наличие возможности установки двух CAM (в том числе, профессиональных) на каждый принятый со спутника поток является мощным преимуществом в сравнении с приемниками, имеющими один CAM на поток. Все модели имеют поддержку мультисервисного дескремблирования транспортного потока с применением профессиональных многосервисных CAM-модулей. Это важнейшая функция современной цифровой головной станции, которая позволяет в разы сократить необходимое число спутниковых приемников в составе станции. Декодер ресивера DCH 3200P декомпрессирует видео форматов MPEG-2 (MP@ML для SD, MP@HL для HD), MPEG-4/H.264 AVC Part.10 (MP@L3 для SD, HP@L4.1 для HD) и нового, набирающего популярность формата HEVC/H.265 (main, main 10 profile, main/high tier up to level 4.1). Доступные разрешения на выходе HDMI: 1080p, 1080i, 720p, 576p, 576i, 480p и 480i. Видео высокой четкости доступно через цифровой HDMI выход (v.1.3). Композитный (CVBS) аналоговый видео выход поддерживает системы цветности PAL/SECAM/NTSC. Декодер Audio выводит одну стереопару с компрессией MPEG-1 Layer I/II. Управление и upgrade. Управление основными функциями ресивера возможно с передней панели и дистанционно по сети Ethernet через WEB-интерфейс, причем второй вариант является основным. Обновление устройства возможно через USB порт, другой возможностью является обновление ПО по протоколу FTP. Порт RS232 оставлен для сервисных отладочных операций. Особенности приемника-демодулятора DCH-3200P-22S2 Разнообразие входов DVB-S2, ASI и TS / IP. 2 слота DVB-CI, мультипрограммное дескремблирование , дешифрование BISS-1 и BISS-E. Декодирование видео MPEG-2, MPEG-4 / H.264, AVS + и H.265 SD/HD. Цифровые и аналоговые видеовыходы: HDMI и CVBS. XLR и RCA аудиовыходы. UDP / RTP, unicast/muticast и SPTS / MPTS (полный дуплекс). Удаленное управление и контроль с помощью SNMP, HTTP WEB и программного обеспечения HDMS. Автоматическое обнаружение и обновление динамических PMT. Поддержка VBI TELETEXT, субтитров EBU / DVB, Closed caption. Сохранение конфигурации и автозагрузка после выключения питания. Технические характеристики DCH-3200P Вход DVB-S/S2 Тип разъема 1xF тип female 75 Ом для входа, 1xF тип female 75 Ом для «петлевого» выхода Частотный диапазон 950 ~ 2150 МГц Принимаемый уровень -25 ~ -65 дБм Символьная скорость 2 ~ 45 Мбод/с для QPSK и 8PSK Roll Off фактор (коэф. сглаживания) DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2 FEC DVB-S QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9,9/10 Напряжение питания LNB 0, 13В, 18В Тоновый генератор LNB 0/22 кГц Поддержка DiSEqC DiSEqC 1.x Вход DVB-C (опция - под заказ) Тип разъема 1xF тип female 75 Ом для входа, 1xF тип female 75 Ом для «петлевого» выхода Частотный диапазон 48 ~ 860 МГц Принимаемый уровень 45 ~ 75 дБмкВ Символьная скорость 1~7 Мбод (ITU J.83 Annex A) Формат модуляции 16/32/64/128/256QAM Полоса пропускания 6/7/8 МГц Входные возвратные потери 7 дБ Вход DVB-T/T2 (опция - под заказ) Тип разъема 1xF тип female 75 Ом для входа, 1xF тип female 75 Ом для «петлевого» выхода Частотный диапазон 104 ~ 862 МГц Принимаемый уровень -20 ~ -70 дБм Формат модуляции DVB-T: QPSK, 16QAM, 64QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM Полоса пропускания 6/7/8 МГц FFT режим DVB-T: 2K, 8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K Защитный интервал DVB-T: 1/4, 1/8, 1/16, 1/32 DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128 FEC DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 Входные возвратные потери 7 дБ ASI вход Тип разъема 1xBNC female, 75 Стандарт DVB-ASI, EN50083-9 Входной битрейт 200 Мб/с TS IP Тип разъема 2xRJ-45, 10/100/1000 Base-T Эффективный битрейт 80 Мбит/с full duplex с поддержкой ProMPEG FEC 200 Мбит/с full duplex без поддержки ProMPEG FEC 600 Мбит/с только выход 32 SPTS Протокол UDP / RTP, Multicast / Unicast, IGMPv3, ARP Обработка TS Дескремблер DVB Common Scrambling Algorithm (CSA) BISS режим BISS-1, BISS-E CI интерфейс Два слота PCMCIA ASI выход Тип разъема 2xBNC Female, 75 Стандарт DVB-ASI, EN50083-9 HDMI выход Формат HDMI 1xHDMI 1.4 (до 1080p@60) Разрешение 1080p, 1080i, 720p, 576p, 480p, 576i, 480i Вложенное аудио Пропуск одного аудио Обработка цифрового видео Форматы MPEG-2 (MP@ ML для SD,MP@HL для HD) MPEG-4/H.264 AVC Part 10 (MP@L3 для SD, HP@L4.1 для HD) AVS/AVS+(Jizhun/Guanbo profile, level 6.0) HEVC (main, main 10 profile, main/high tier up to level 4.1) Битрейт видео PID < 80 Мбит/с Обработка цифрового звука Количество выходов Декодирование 1 аудио PID Частота сэмплирования 32, 44.1 и 48 кГц Битрейт аудио 32, 64, 96, 128, 160, 192, 224,256, 288, 320, 352, 384, 416 и 448 кб/с для MPEG-1 Layer I 32, 48, 56, 64, 80, 96, 112, 128, 160, 192,224, 256, 320 и 384 кб/с для MPEG-1Layer II Аналоговый видео выход CVBS разъем 1xBNC 75, 1xRCA 75 Видео стандарт NTSC, PAL, SECAM Уровень сигнала 1.0 Vp-p ±5% Отношение С/Ш > 55 дБ Аналоговый аудио выход Тип разъема 1 XLR Male Socket, RCA(L+R)x2 Выходное сопротивление 600 (balanced) Режим Left, Right, Dual Mono, Stereo Baseband Data Output Субтитры DVB/EBU VBI Teletext, WSS, VFD, VPS Управление и мониторинг Тип разъема 1xRJ-45, 10/100 Base-T Удаленное управление SNMP, HTTP Web, ПО HDMS Управление локальное LCD дисплей и 6 кнопок управления Последовательный порт 1xRS-232 9pin D-sub, только для отладки Обновление ПО FTP или USB Общие характеристики Размеры 44*483*255 мм Вес 2.4 кг нетто, 4.4 кг брутто Напряжение питания AC 90В~250В, 50/60 Гц Энергопотребление 24 Вт Рабочая температура 0 ~ 45 Температура хранения -10 ~ 60 Влажность 10 ~ 90% Модель Интерфейс DCH-3200P-22X DCH-3200P-20X DCH-3200P-10X DCH-3200P-12X Тюнер S2 T/C/T2 S2 T/C/T2 S2 T/C/T2 ASI S2 T/C/T2 ASI DVB-S2 ● ● ● ● DVB-T/C/T2 ● ● ● ● ASI In x1 ● ● ● ● CI x2 x2 x2 x2 ASI Out x2 ● ● HDMI x1 ● ● ● ● CVBS BNC+RCA ● ● ● ● Audio RCA(L&R) x2 ● ● ● ● XLR x1 ● ● ● ● IP GbE RJ45 x2 ● ● USB USB x1 ● ● ● ● Control RJ45 x1 ● ● ● ●
