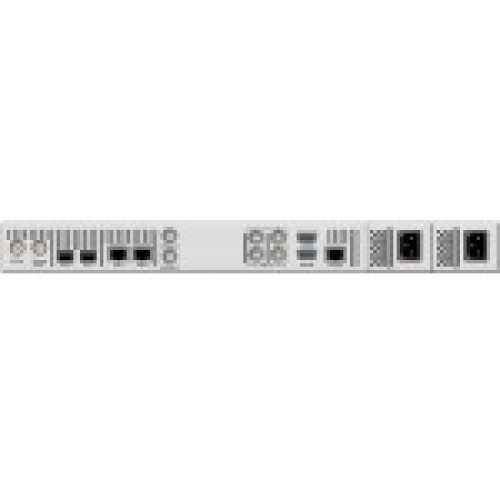

IP-QAM модулятор на 32/16 TS с 4xASI-in/MUX/2xIP/2xSFP - DCH-5100TM PBI

IP-QAM модулятор DCH-5100TM - профессиональный IP-QAM модулятор, который способен принимать цифровые потоки из 4-х ASI и 4-х GbE TS/IP входов (2*RG-45 & 2*SFP). IP-QAM модулятор предназначен для конвертации входящих TS потоков через ASI и IP в формат DVB-C QAM, объединяет в себе функции IP конвертора, ремультиплексора и многоканального DVB-C QAM модулятора. Для заказа доступны 2 конфигурации IPQAM модулятора DCH-5100TM 1 - с функцией ReMUX, через IP-GbE порты возможен прием до 160 TS, на выходе доступно до 16 независимых QAM несущих. 2 - без функции ReMUX, через IP-GbE порты возможен прием до 64 TS, на выходе доступно до 32 независимых QAM несущих. Особенности модулятора DCH-5100TM Совместимость со стандартами ITU J.83 Annex A, B & C и DVB-C EN300429. Интегрированный GbE IP де-инкапсулятор, TS ре-мультиплексор и QAM модулятор. 2*RJ-45 1000Base-T и 2*SFP GbE входы. De-jitter 200 ms для интерфейса TC/IP. До 64 или 160 SPTS или MPTS потоков через IP-GbE. 16 независимых TS ре-мультиплексора с возможностями PSI/SI и PID обработки. 16 или 32 независимых QAM модулятора (пргораммная опция). Два независимых блока питания. LCD экран и панель управления. Удалённое управление по SNMP с помощью бесплатного ПО (HDMS), HTTP WEB, Command Line Interface. Тестовый RF выход (-20 дБ). Технические характеристики модулятора DCH-5100TM Характеристика Параметр Значение TS/IP вход Количество * тип разъёмов 2 * комбо интерфейса *(1000Base-T + SFP) IEEE803.2 Протоколы IPv4, IGMPv2, IGMPv3, ARP, UDP, RTP Тип соединения Full duplex, Auto negotiable Количество потоков 64 или 160 (программная опция) Типы TS потоков SPTS / MPTS TTL 1 ~ 256 (регулируемый) De-jitter 200 мс Эффективная вх. скорость 950 Мбит/с ASI вход Количество * тип разъёмов 4 * BNC гнездо, 75 Ом Стандарт DVB-ASI, EN50083-9 Входные возвратные потери 15 дБ Минимальный входной уровень 200 мВ Тип входных данных Burst or Byte, 188 или 204 Byte/Packet Скорость входных данных 216 Мбит/с Мультиплексор (применимо только к DCH-5100TM-16X) PSI/SI PSI/SI регенерация, редактирование NIT и SDT, редактирование и регенерация LCN Мультиплексирование входящих TS До 4 DVB-ASI и 160 MPTS/SPTS Управление сервисами и PID Ремультиплексирование сервисов или компонентов, фильтрация и PID ремаппинг QAM модулятор Стандарт DVB-C EN300 429, J.83 Annex A & C Тип модуляции 64, 256, 64B (Annex B), 256B (Annex B) Скорость 3.6 ~ 7.0 Мбод Roll-off фактор 12%, 13%, 15%, 18% MER > 36 дБ Количество QAM модуляторов 16 или 32 (пргораммная опция) RF выход Количество * тип разъёма 1 * F разъём гнездо , 75Ом Ширина полосы 6, 8 МГц Диапазон 49 ~ 1000 МГц Шаг перестройки частот 1 КГц Точность выходных частот ±25 ppm Выходной уровень 105 дБмкВ каждый канал Глубина регулировки выходного уровня 30 дБ с шагом 1 дБ Выходные возвратные потери 15 дБ (минимум) Shoulder Attenuation 50 дБ (typical.) @ BW ±10% Подавление ложных сигналов 60 дБ (typical.) Спектральная неравномерность 4 дБ (всем диапазоне выходных частот) Выходная скорость 800 Мбит/с ASI выход Количество * тип разъёма 1 * BNC гнездо, 75 Ом Стандарт DVB-ASI, EN50083-9 Амплитуда выхода 800 ~ 80 мВ Тип выходных данных Burst or Byte, 188 или 204 Byte/Packet Скорость выходных данных 216 Мбит/с Электрические параметры Напряжение питания AC 90 ~ 250 В, 50/60 Гц Потребляемая мощность 50 Вт (максимум) Физические параметры Габариты 445 * 543 * 44 мм Вес 8 кг Рабочая температура 0 ~ Температура хранения -10 ~ Относительная влажность 10 ~ 90 %, без конденсата Применение IP-QAM модулятора DCH-5100TM Блок-схема IP QAM модулятора DCH-5100TM до 16 независимых QAM несущих Блок-схема IP QAM модулятора DCH-5100TM до 32 независимых QAM несущих
