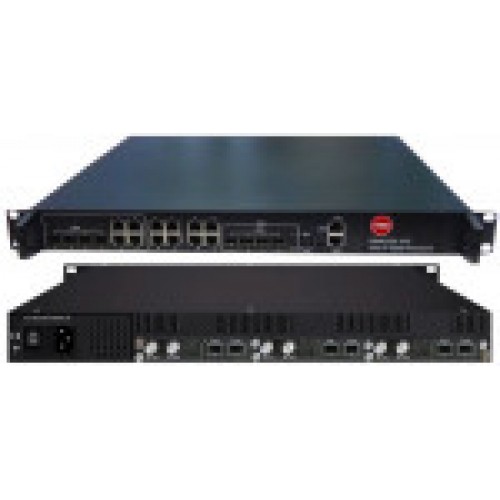

IPQAM 10G модулятор на 112TS - DM9112B-10G TVBS

Модуляторы 10G IPQAM серии DM9xxxB-10G TVBS представляют собой универсальное устройство, которое объединяет мультиплексор, скремблер и модулятор в одном корпусе с максимальным выходом до 192 QAM несущих DVB-C. Благодаря встроенному коммутатору с поддержкой SFP+ модулей он может обрабатывать оптический сигнал c полосой до 10 Гбит для работы в качестве модулятора QAM с большим числом несущих. Производительность устройства помогает операторам максимально сократить расходы. Модулятор оснащен 3 слотами для карт расширения: 32-канальной, 48-канальной или 64-канальной карты QAM модуляции. Модель Состав DM9032B-10G (32QAM) 32QAM карта DM9048B-10G (48QAM) 48QAM карта DM9064B-10G (64QAM) 64QAM карта DM9096B-10G (96QAM) 64QAM карта + 32QAM карта DM9112B-10G (112QAM) 64QAM карта + 48QAM карта DM9128B-10G (128QAM) 64QAM карта + 64QAM карта DM9144B-10G (144QAM) 64QAM карта + 48QAM карта + 32QAM карта DM9160B-10G (160QAM) 64QAM карта + 64QAM карта + 32QAM карта DM9176B-10G (176QAM) 64QAM карта + 64QAM карта + 48QAM карта DM9192B-10G (192QAM) 64QAM карта + 64QAM карта + 64QAM карта Особенности IP-QAM модуляторов серии DM9xxxB-10G TVBS Поддержка 4 портов SFP+ (10G), 4 портов SFP(1G) и 12 портов GE(RJ45) для ввода и вывода с передней панели, а также порты SFPили RJ45 (заводская опция) GE для ввода и вывода на картах расширения (32/48QAM) Порты 1-4 SFP (1G) и порты 1-4 GE (RJ45) являются комбо-портами друг для друга Высокое число QAMнесущих, модульная конструкция, шасси 1U максимум на 3 карты расширения Поддержка мультиплексора и скремблера с одновременным шифрованием до 6 CAS Максимум до 32/48/64/96/ 112 ... 192 несмежных QAM несущих на выходе Поддерживает точную настройку PCR, фильтрацию CA, переназначение PID и редактирование PSI/SI Управление посредством Веб-интерфейса Один или два блока питания (без горячей замены) опционально Технические характеристики модуляторов серии DM9xxxB-10G TVBS Вход Входы на передней панели Максимум 1024 IP на карту через SFP+/SFP порты 1-4 и 12 GE передней панели, а также через GE порты карт Скорость передачи Максимум 9600 Мбит/сек на каждый 10G SFP+ Максимум 960 Мбит/сек на каждый SFP и GE порт Протоколы UDP/RTP, unicast и multicast, IGMP V2/V3 Мультиплексор Макс. PID переназначений 256 на несущую Функции Переназначение PID (авто/ручное опционально) Точная настройка PCR Автоматическая генерация PSI/SI таблиц Скремблер Максимум CAS 6 Стандарт скремблирования ETR289, ETSI 101 197, ETSI 103 197 Подключение Локальное / удаленное Модуляция Стандарт модуляции EN300 429/ITU-T J.83A/B/C Созвездие J.83A Созвездие:16/32/64/128/256QAM Полоса частот:8MГц J.83B/C Созвездие :64/256QAM Полоса частот:6MГц QAM несущие 32/48/64/96/ 112 /128/144/160/176/192 несмежных несущих, 384Mбит/сек полоса часто на каждый RF порт Символьная скорость 3600~7200 Кс/с, с шагов в 1 Кс/с 5057 Кс/с (J.83B, 64QAM); 5361 Кс/с (J.83B, 256QAM) Созвездие 16, 32, 64, 128, 256QAM FEC RS (204, 188) R F Выход Интерфейсы (на карту) 2 RF выхода для 32/48/64 несущих на карте, 75. 32/48/64 qam карты: Несущие 1-16/1-24/1-32 - вывод на RF1 Несущие 17-32/25-48/33-64 вывод на RF2 RF диапазон 50~960 МГц, с шагом 1кГц Выходной уровень -20дБм - +10дБм (87~117дБмкВ), с шагом в 0.1дБ MER 40dB TS выход На QAM карту 32/48/64 IP выходов UDP/RTP/RTSP, unicast/multicast, через 4*SFP+, 4*SFP или 12*GE порты RJ45 Система Управление посредством Веб-интерфейса Общие Габариты 420ммЧ440ммЧ44.5мм (ШxДxВ) Температура 0~45(рабочая), -20~80(хранение) Блок питания AC 220V±10%, 50/60Hz Потребление 200 Вт (3 QAM карты) Схема (пример для двух карт 64QAM карта + 48QAM карта + 32QAM карта ) Ограничения для несущих (пример для 64QAM карты)
