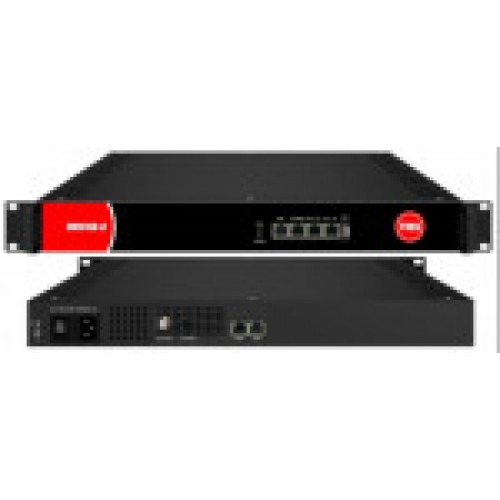

IPQAM модулятор на 16 TS - DM9016B v2 TVBS

DM9016B v2 TVBS - IPQAM модулятор нового поколения на 16 несмежных QAM несущих с мультиплексором и скремблером. Особенность модуляторов нового поколения это поддержка многопротокольного приема IP транспортных потоков UDP/RTP/RTSP/HLS/HTTP/SRT с помощью встроенного конвертера протоколов, а также возможность трансляции собственного канала из файла .TS с флэш-накопителя через USB порт на передней панели. Расширенные возможности выводят систему кабельного телевидения на новый уровень удобства и производительности по привлекательной цене. Интерфейсы: 2х10/100/1000Base-T (DATA вход/выход, RJ-45) опционально 2х1000Base-X (SFP) 1х10/100Base-T (NMS/CA, RJ-45), RF выход (QAM, F-гнездо). Поддержка до 512 SPTS/MPTS UDP/RTP unicast/multicast на входе по портам Data1 и Data2 задней панели, поддержка IGMPv2 и IGMPv3, максимальный битрейт 840 Мбит/с на каждый GbE порт, FEC декодер, возможность приема UDP/RTP/RTSP/HLS/HTTP/SRT на порт IPTV1IN передней панели. QAM модулятор: до 16 несмежных несущих, с ограничением в полосе до 192. Диапазон частот 50 - 960 МГц, шаг 1 кГц, уровень сигнала на выходе 87 - 117 дБмкВ, шаг настройки 0,1дБ, символьная скорость 3,6...7,2 Мсимв/с, шаг 1 ксимв/с, модуляция 16/32/64/128/256 QAM. Управление посредством WEB интерфейса. Высота 1RU в стойке 220 В АС, 50/60 Гц, потребление 15,4 Вт. Данная модель модулятора прошла тестирование на совместимость с системой условного доступа (CAS) DRECrypt и рекомендована для работы совместно с этой системой шифрования. Все стандартные тесты прошли успешно. Полученный результат тестов соответствует ожидаемому, согласно программе испытаний СУД. Проблем в ходе тестирования не возникло. Тестирование производилось в ООО "Цифра", являющимся правообладателем СУД DRECrypt. Кроме совместимости с CAS DRECrypt, IPQAM модулятор DM9016B v2 прекрасно работает с системой EPG DREGuide Особенности IP-QAM модулятора на 16 TS - DM9016B v2 TVBS Модуляция до 16 смежных/несмежных QAM несущих в полосе частот 192 МГц Поддержка протоколов UDP/RTP/RTSP/HLS/HTTP/SRT на входе IPTV IN на передней панели: SPTS по протоколам UDP/RTP/RTSP/HLS/HTTP/SRT DATA1 и DATA2 на задней панели: MPTS/SPTS по протоколам UDP/RTP до 1024 TS по UDP/RTP, unicast/multicast, IGMP v2/v3 Максимальный битрейт: 100-300 Мбит/с на порт IPTV1IN передней панели 840 Мбит/с на каждый порт DATA задней панели Возможность вывода MPTS потоков по UDP/RTP через DATA порты на задней панели. Потоки на выходе зеркальны настроенным QAM несущим на модуляторе IPTV1IN порт на передней панели однонаправленный - только для входа, DATA1 и DATA2 порты имеют полный дуплекс и осуществляют функции как входа, так и выхода IP потоков. Поддержка вещания файла .TS через интерфейс USB 3.0 Поддержка точной настройки PCR Поддержка CA PID фильтрации, PID remapping и редактирование PSI/SI Поддержка до 180 PID remapping на канал Поддержка общей системы скремблирования DVB (ETR289), стандарты simulcrypt ETSI 101197 и ETSI 103 197 Модуляция DVB-C (EN 300 429) и ITU-T J.83 A/B Режимы: 16/32/64/128/256 QAM Символьная скорость: 3,6 - 7,2 Мсимв/с Диапазон: 50 - 960 МГц Уровень RF сигнала: 87 - 117 дБмкВ Поддержка удаленной перезагрузки из веб-интерфейса Поддержка управления через веб-интерфейс Технические характеристики DM9016B v2 TVBS Входы Вход 512 входящих IP потоков, 2*100/1000M порта Ethernet (опционально SFP), SPTS/MPTS IPTV1IN порт на передней панели только SPTS. Протоколы DATA1/DATA2: TS over UDP/RTP, unicast/multicast, IGMP V2/V3 IPTV1IN: UDP/RTP/RTSP/HLS/HTTP/SRT Битрейт DATA1/DATA2: Максимум 840 Мбит/с на каждый порт. IPTV1IN: 100-300 Мбит/с в зависимости от протокола на входе. Mux Входящих потоков 512 Исходящих потоков 32 Максимум PID-ов 180 на поток Функции PID ремаппинг (авто/ручной опционально) PCR точная настройка Автоматическая генерация таблиц PSI/SI Параметры скремблирования Стандарты ETR289, ETSI 101 197, ETSI 103 197 Max simulscrypt CA 6 Подключение Локальное/удаленное Параметры модуляции DVB-C модулятор QAM несущей J.83A Constellation: 16/32/64/128/256QAM Полоса частот: 8MHz J.83B Constellation : 64QAM/ 256QAM Полоса частот: 6MHz QAM каналов 16 несмежных несущих Стандарт EN300 429/ITU-T J.83A/B(DVB-C) Символьная скорость 3.6~7.2Msps, с шагом 1ksps FEC RS (204, 188) RF выход Интерфейс RF порт на 16 несущих в полосе 192 МГц, сопротивление 75 Диапазон частот 50~960МГц, с шагом 1кГц Выходной уровень сигнала -20дБм~+10дБм (87~117дБмкВ), с шагом 0.1дБ MER 40дБ TS выход 16 IP UDP/RTP/RTSP потоков на выходе, unicast/multicast, 2 (Data1/Data2) 100/1000M Ethernet порта. Потоки зеркальны смультиплексированным несущим. Управление WEB интерфейс Общие Размеры 420ммх440ммх44.5мм (ШxДxВ) Температура 0~45(рабочая), -20~80(хранения) Блок питания AC 100V±10%, 50/60Hz or AC 220V±10%, 50/60Hz Блок-схема IPQAM модулятора DM9016B v2 Частотные ограничения несущих на RF порт
