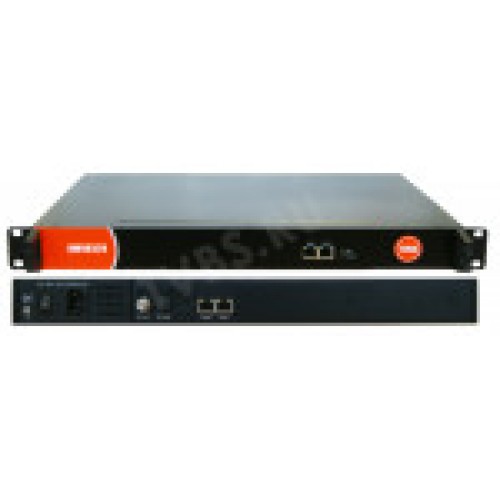

IPQAM модулятор на 32 TS - DM9032B TVBS

DM9032B - IPQAM модулятор на 32 несмежных QAM несущих с мультиплексором и скремблером. Интерфейсы: 2х10/100/1000Base-T (DATA вход/выход, RJ-45) опционально 2х1000Base-X (SFP) 1х10/100Base-T (NMS/CA, RJ-45) RF (QAM, F-гнездо). Поддержка до 1024 SPTS/MPTS UDP/RTP unicast/multicast на входе, поддержка IGMPv2 и IGMPv3, максимальный битрейт 840 Мбит/с на каждый GbE порт, FEC декодер. QAM модулятор: до 32 несмежных несущих в полосе 384 МГц, диапазон 50 - 960 МГц, шаг 1 кГц, B/G, D/K, уровень сигнала на выходе 87 - 117 дБмкВ, шаг настройки 0,1дБ, символьная скорость 5,0...7,0 Мсимв/с, шаг 1 ксимв/с, модуляция 16/32/64/128/256 QAM. Управление посредством WEB интерфейса. Высота 1RU в стойке 220 В АС, 50/60 Гц, потребление 15,4 Вт. Данная модель модулятора прошла тестирование на совместимость с системой условного доступа (CAS) DRECrypt и рекомендована для работы совместно с этой системой шифрования. Все стандартные тесты прошли успешно. Полученный результат тестов соответствует ожидаемому, согласно программе испытаний СУД. Проблем в ходе тестирования не возникло. Тестирование производилось в ООО "Цифра", являющимся правообладателем СУД DRECrypt. Кроме совместимости с CAS DRECrypt, IPQAM модулятор DM90xx-B прекрасно работает с системой EPG DREGuide Особенности IP-QAM модулятора на 32 TS - DM9032B TVBS Входы: 2*GbE (2*10/100/1000Base-T) Выходы: 2*GbE (2*10/100/1000Base-T), 1*RF (QAM, F-коннектор) Поддержка до 1024 TS по UDP/RTP, unicast/multicast IGMP v2v3 Максимум 840 Мбит/с на каждый GbE порт Поддержка точной настройки PCR Поддержка CA PID фильтрации, PID remapping и редактирование PSI/SI Поддержка до 180 PID remapping на канал Поддержка общей системы скремблирования DVB (ETR289), стандарты simulcrypt ETSI 101197 и ETSI 103 197 До 32 мультиплексированных или скремблированных MPTS UDP/RTP/RTSP на GbE 32 несмежных QAM несущих на 1*RF выходе в полосе частот 384 МГц Модуляция DVB-C (EN 300 429) и ITU-T J.83 A/B Режимы: 16/32/64/128/256 QAM Символьная скорость: 5,0 7,0 Мсимв/с Диапазон: 50 960 МГц Уровень RF сигнала: 87 117 дБмкВ Поддержка RS кодирования (204,188) Поддержка управления через веб-интерфейс Технические характеристики DM9032B TVBS Входы Вход 1024 входящих IP потоков, 3*100/1000M порта Ethernet (опционально SFP). Каждый из Data 1 и Data 2 могут иметь на вход максимум по 512 IP ip, Data порт на передней панели только до 128 IP in. Протоколы TS over UDP/RTP, unicast/multicast, IGMP V2/V3 Битрейт Максимум 840 Мбит/с на каждый GE порт Mux Входящих потоков 1024 Исходящих потоков 32 Максимум PID-ов 256 на поток Функции PID ремаппинг (авто/ручной опционально) PCR точная настройка Автоматическая генерация таблиц PSI/SI Параметры скремблирования Стандарты ETR289, ETSI 101 197, ETSI 103 197 Max simulscrypt CA 4 Подключение Локальное/удаленное Параметры модуляции DVB-C модулятор QAM несущей J.83A Constellation: 16/32/64/128/256QAM Полоса частот: 8MHz J.83B Constellation : 64QAM/ 256QAM Полоса частот: 6MHz QAM каналов 32 несмежных несущих Стандарт EN300 429/ITU-T J.83A/B(DVB-C) Символьная скорость 5.0~7.0Msps, с шагом 1ksps FEC RS (204, 188) RF выход Интерфейс 1*F порт на 32 несущих, сопротивление 75 Диапазон частот 50~960MHz, с шагом 1kHz Выходной уровень сигнала -20dBm~+10dBm (87~117dbµV), с шагом 0.1dB MER 40dB TS выход 32 IP UDP/RTP/RTSP потоков на выходе, unicast/multicast, 2 (Data1&2) 100/1000M Ethernet порта Управление WEB интерфейс Общие Размеры 420ммх440ммх44.5мм (ШxДxВ) Температура 0~45(рабочая), -20~80(хранения) Блок питания AC 100V±10%, 50/60Hz or AC 220V±10%, 50/60Hz Блок-схема IPQAM модулятора DM9032B Частотные ограничения несущих
