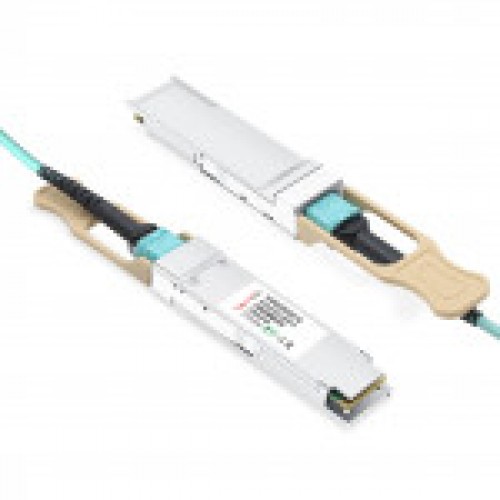

Кабель AOC Breakout QSFP-DD в 2*QSFP56 7м - TS-QD400-2Q200-BAOC-7M-HP TELSAR

Активный оптический Breakout кабель (BAOC) TS-QD400-2Q200-BAOC-7M-HP TELSAR предлагает экономически эффективное решение для объединения хост-адаптеров, коммутаторов и серверов с интерфейсами 400G QSFP-DD и 200G QSFP56. В типовом сценарии применения этот разветвительный кабель (Breakout/Splitter) подключается в порт QSFP-DD коммутатора 400GE и делит соединение для двух коммутаторов 200GE с портами QSFP56. Кабель оснащен одним разъемом QSFP-DD, рассчитанным на скорость 425Гбит/с, на одном конце и двумя разъемами QSFP56, рассчитанными на скорость 215Гбит/с каждый, на другом конце. Активные оптические кабели TELSAR могут использоваться в качестве альтернативы пассивным медным кабелям, обеспечивая при этом улучшенную целостность сигнала, большие расстояния передачи, превосходную электромагнитную устойчивость и более высокие показатели коэффициента битовых ошибок (BER). Особенности Длина 7м. HP Активный оптический Breakout кабель с разветвлением от QSFP-DD 400G на два QSFP56 200G. Скорость передачи данных до 53,125 Гбит/с на канал с использованием модуляции PAM4. Интегрированные массивы лазеров VCSEL 850 нм и массивы фотодетекторов. Реализована функция цифрового мониторинга (DDM). Возможность «горячей» замены. Низкое энергопотребление: < 8 Вт на стороне QSFP-DD и < 4 Вт на стороне QSFP56. Коммерческий диапазон рабочих температур корпуса: от 0 ℃ до 70 ℃. Соответствие директиве RoHS2.0 Максимальные измерения Product Electrical mode Protocol Nominal Rate Specifications Link Aggregate (Gbps) Electrical Lanes(Gbaud) ppm High Speed Electrical Pre-FEC Max BER QSFP-DD end 8X50 IEEE802.3cd 425 26.5625 PAM4 ±100 400GAUI-8 2.4E-4 0.5~ 100m QSFP56 end 4X50 IEEE802.3cd 212.5 26.5625 PAM4 ±100 200GAUI-4 2.4E-4 0.5~ 100m Электрические характеристики Parameter Symbol Unit Min Typ Max Notes Supply Voltage VCC V 3.135 3.3 3.465 Power Consumption Pc W 8 400G end 4 200G end Transmitter Input Differential Impedance RIN Ω 80 100 120 Single Ended Data Input Swing VIN mVp-p 90 500 Transmit Disable Voltage VDIS V 2 VCCHOST Transmit Enable Voltage VEN V VEE VEE+0.8 Transmit Fault Assert Voltage VFA V 2 VCCHOST Transmit Fault De-Assert Voltage VFDA V VEE VEE+0.8 Receiver Single Ended Data Output Swing VOD mVp-p 200 500 LOS Fault VLOSFT V 2 VCCHOST LOS Normal VLOSNR V VEE VEE+0.8 Differential termination mismatch % 10 IIC communication IIC Clock frequency - KHZ / 100 400 clock stretching - us / / 500
