Кабель AOC Breakout QSFP28 в 4*SFP28 1м - TS-Q100-4S25-BAOC-1M TELSAR

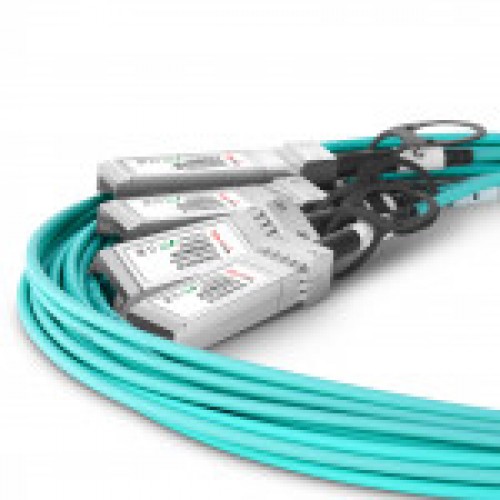

Активный оптический Breakout кабель (BAOC) TS-Q100-4S25-BAOC-1M TELSAR предлагает экономически эффективное решение для объединения хост-адаптеров, коммутаторов и серверов с интерфейсами 100G QSFP28 и 25G SFP28. В типовом сценарии применения этот разветвительный кабель (Breakout/Splitter) подключается в порт QSFP28 коммутатора 100GE и делит соединение для четырех коммутаторов 25GE с портами SFP28. Кабель оснащен одним разъемом QSFP28 (соответствует SFF-8436), рассчитанным на скорость 103 Гбит/с, на одном конце и четырьмя разъемами SFP28 (соответствуют SFF-8431), рассчитанными на скорость 25,78 Гбит/с каждый, на другом конце. Активные оптические кабели TELSAR могут использоваться в качестве альтернативы пассивным медным кабелям, обеспечивая при этом улучшенную целостность сигнала, большие расстояния передачи, превосходную электромагнитную устойчивость и более высокие показатели коэффициента битовых ошибок (BER). Особенности Длина 1м. Разъем QSFP28, соответствующий спецификации SFF-8665 4 разъема SFP28, соответствующих спецификации SFF-8402 Электрический интерфейс с возможностью «горячей» замены Передатчик на базе 850-нм лазеров VCSEL Приемник на базе PIN-фотодетекторов Встроенные цепи восстановления тактовой частоты и данных (CDR) в каналах приемника и передатчика Низкое энергопотребление: < 2,5 Вт (для QSFP28) и < 1 Вт (для SFP28) Длина до 70 м при использовании многомодового волокна OM3 и до 100 м при использовании OM4 Диапазон рабочих температур корпуса: от 0°C до +70°C Цельнометаллический корпус для превосходной защиты от электромагнитных помех (EMI) Соответствие директиве RoHS-6 (без содержания свинца) Оптические и электрические характеристики QSFP28 Terminal Parameter Symbol Min Typical Max Unit Notes Transmitter Centre Wavelength λc 840 850 860 nm - RMS spectral width ∆λ - - 0.60 nm - Average launch power, each lane Pout -8.4 - 2.4 dBm - Optical Modulation Amplitude (OMA),each lane OMA -6.4 3 dBm - Transmitter and dispersion eye closure(TDEC),each lane TDEC 4.3 dB Extinction Ratio ER 3 - - dB - Average launch power of OFF transmitter, each lane -30 dBm - Eye Mask coordinates: X1, X2, X3, Y1, Y2, Y3 SPECIFICATIONVALUES 0.3,0.38,0.45,0.35,0.41.0.5 HitRatio =5x10-5 Differential data input swing VIN,PP 40 1000 mV Receiver Centre Wavelength λc 840 850 860 nm - Stressed receiver sensitivity in OMA, each lane -5.2 dBm 1 Maximum Average power at receiver input, each lane 2.4 dBm - Minimum Average power at receiver , each lane -10.3 dBm Receiver Reflectance -12 dB - LOS Assert -30 dBm - LOS Deassert -7.5 dBm - LOS Hysteresis 0.5 dB - Receive Eye Amplitude 300 800 mV Receive Eye Width 25 Ps Receive Eye Height 250 mV Note ： 1．Measured with conformance test signal at TP3 for BER = 10e-12 SFP28 Terminal Parameter Symbol Min Typical Max Unit Notes Transmitter Centre Wavelength λc 840 850 860 nm - RMS spectral width ∆λ - - 0.60 nm - Average Optical power Pout -8.4 - 2.4 dBm - Optical power OMA OMA -6.4 3 dBm - Transmitter and dispersion eye closure(TDEC),each lane TDEC 4.3 dB Extinction Ratio ER 2 - - dB - Eye Mask coordinates: X1, X2, X3, Y1, Y2, Y3 SPECIFICATIONVALUES 0.3,0.38,0.45,0.35,0.41.0.5 HitRatio =5x10-5 Differential data input swing VIN,PP 40 1000 mV Receiver Centre Wavelength λc 840 850 860 nm - Stressed receiver sensitivity in OMA, each lane -5.2 dBm 1 Maximum Average power at receiver input, each lane 2.4 dBm - Minimum Average power at receiver , each lane -10.3 dBm Receiver Reflectance -12 dB - LOS Assert LOSa -30 dBm - LOS Deassert LOSd -7.5 dBm - LOS Hysteresis 0.5 dB - Receive Eye Amplitude 500 1300 mV Receive Eye Width 25 Ps Receive Eye Height 250 mV Note ： Measured with conformance test signal at TP3 for BER = 10e-12
