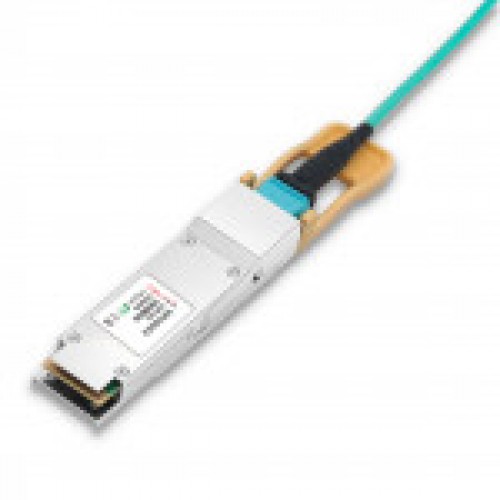

Кабель AOC OSFP112 (800G) 1м - TS-OSFP112-800G-AOC-1M TELSAR

Активный оптический кабель (AOC) TS-OSFP112-800G-AOC-1M TELSAR оснащен разъемами OSFP с обеих сторон и предназначен для высокоскоростной передачи данных на короткие расстояния и межсоединения оборудования. Кабель имеет 8 дуплексных каналов с общей пропускной способностью 800 Гбит/с. Каждый канал использует амплитудно-импульсную модуляцию PAM4 на бодовой скорости 53,125 Гбауд. Возможно исполнение под заказ до 30 метров при использовании многомодового волокна OM3 или до 50 метров при использовании волокна OM4. Скорость передачи данных до 106 Гбит/с на один канал с модуляцией PAM4 Конфигурация электрического интерфейса: 8 каналов по 106,25 Гбит/с (800GAUI-8) Поддержка электрического интерфейса 800GAUI-8 Встроенные матрицы вертикально-излучающих лазеров (VCSEL) 850нм и фотодиодов (PD) Поддержка функции цифрового мониторинга параметров (DDM) Форм-фактор OSFP с возможностью «горячей» замены Полное соответствие стандарту OSFP MSA 5.0 Полное соответствие спецификации CMIS 5.1 Максимальное энергопотребление не превышает 14 Вт Питание от одного источника +3,3 В Рабочий диапазон температур корпуса: от 0 до +70 °C Соответствие экологическим директивам RoHS 2.0 Области применения: Центры обработки данных (ЦОД) и облачные сетевые инфраструктуры Стандарты: OSFP MSA 5.0, CMIS 5.1 Absolute Maximum Ratings Parameter Symbol Min Typical Max Unit Notes Storage Temperature T STG -5 - +75 ºC Relative Humidity (non-condensation) R H 5 - 85 % Power Supply Voltage V CC -0.5 - +3.6 V Pre-FEC Max BER 2.4E-4 Recommended Operatin Conditions Parameter Symbol Min Typical Max Unit Notes Case temperature Tc 0 - +70 ℃ 3.3V Supply Voltage V CC 3.135 3.3 3.465 V Standard Cable Lengths 1 100 m Power Consumption PDISS 14 W Electrical Characteristic Parameter Min Typical Max Unit Receiver electrical output characteristics at TP4 Signaling rate per lane 53.125 GBd AC common-mode output voltage(RMS) - 17.5 mV Differential peak-to-peak output voltage 900 mV Near-end ESMW (Eye symmetry mask width) TBD UI Near-end Eye height, differential 24 mV Near-end vertical eye closure 7.5 dB Far-end ESMW (Eye symmetry mask width) TBD UI Far-end Eye height, differential 24 mV Far-end vertical eye closure 7.5 dB Far-end pre-cursor ISI ratio TBD % Common mode to differential conversion return loss 802.3ck 120G-1 dB Effective return loss TBD dB Differential termination mismatch 10 % Transition time (min, 20% to 80%) TBD ps DC common mode voltage -350 2850 mV Transmitter electrical input characteristics at TP1 Signaling rate, per lane 53.125 GBd Differential pk-pk input voltage tolerance 900 mV Common-mode to differential return loss 802.3ck Equation(120G-1) Effective return loss TBD Differential termination mismatch 10 % Module stressed input test See 120G.3.4.1 Single-ended voltage tolerance range -0.4 3.3 V DC common-mode voltage -350 2850 mV
