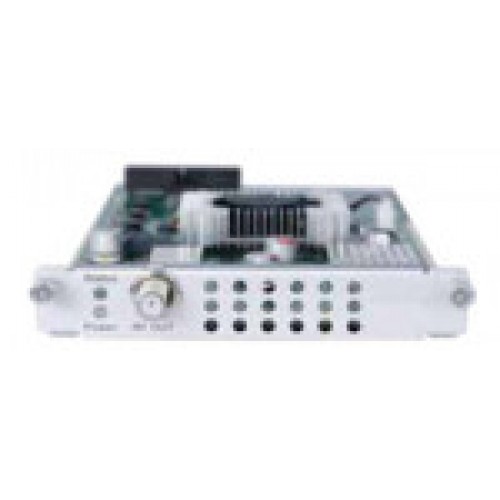

Карта 8-канальная QAM/OFDM-модулятора TLS-QM0104 TVBS

TLS-QM0104 - это функциональная карта расширения для головных станций Telsar 5.x TVBS . Предназначена для модуляции до 8-ми несмежных несущих DVB-C или DVB-T сигнала на один RF выход. Переключение режима модуляции производится в веб интерфейсе управления. Карта TLS-QM0104 TVBS является полным аналогом CM2-QAMAOFDM-8 Wellav и полностью совместима с шасси головных станций CMP100/CMP200 от Wellav. Сертификат соответствия в области связи. Технические характеристики Параметр Значение QAM модуляция Выход 8 несущих частот через 1*RF выход. F-Type, 75 Стандарт ITU-T J.83 Annex A/C Диапазон частот 47~862 МГц, не смежные Ширина полосы 6/7/8 МГц Созвездие (режим модуляции) 16QAM/32QAM/64QAM/128QAM/256QAM Символьная скорость 6 МГц: 4.035~5.217 Mbaud 7 МГц: 4.035~6.087 Mbaud 8 МГц: 4.035~6.956 Mbaud MER 38 дБ OFDM модуляция Выход 8 несущих частот через 1*RF выход. F-Type, 75 Стандарт ETSI EN 300744 Диапазон частот 47~862 МГц, не смежные Ширина полосы 6/7/8 МГц Созвездие (режим модуляции) QPSK/16QAM/64QAM Защитный интервал 1/4, 1/8, 1/16, 1/32 Размер FFT 2K Кодирование 1/2, 2/3, 3/4, 5/6, 7/8 MER 32 дБ Общие Уровень на выходе Максимум 105 дБмкВ Потребление питания 23 Вт
