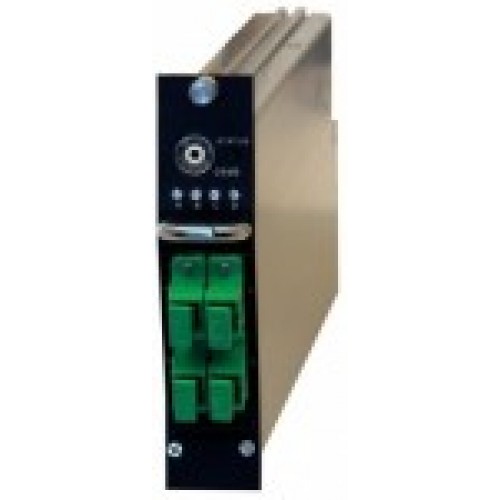

Модуль 4х оптический приемник обратного канала OCP-RPR-I TVBS

Модуль счетверенного оптического приемника обратного канала OCP-RPR-I TVBS . Входной уровень -21...+1 дБм, диапазон АРУ: -10...0 дБм. Выходной уровень 110-112 дБмкВ, диапазон частот: 5-200 МГц. Для установки в оптическую платформу OCP-416 TVBS. Четырехканальный модуль приемника обратного канала в основном используется для получения сигналов обратного канала телевизионного вещания с содержанием данных (в том числе, сжатых) и голосовой передачи. Произведен на основе высококачественного устройства оптического приема модуль усиления сигнала исполнен на основе чипа GaAs с низким уровнем шума для обеспечения качественного сигнала на выходе. Исполнение Корпус модуля изготовлен из металлического листа. Модуль вставляется и вынимается из передней части базового блока OCP-416. Внутренняя схема Каждый модуль приема обратного канала содержит четыре оптических детектора для приема четырех оптических сигналов и преобразования их в РЧ сигнал с независимым усилением каждого канала. Выходной РЧ сигнал отключается при обнаружении аварии во входном оптическом сигнале или в сигнале на выходе (RFSw Mode AUTO). Этот модуль поддерживает обмен данными с центральным процессором системы управления с помощью шаблонов, схемы A / D-коммутации и схемы интерфейса связи. Особенности 4 независимых выхода. Оптическая функция АРУ, схема усиления full-GaAs MMIC. Полное электрическое управление схемой аттенюации и наклона АЧХ. 4-канальный независимый прием, с независимым регулируемым уровнем выходного сигнала. Технические характеристики Параметр Ед.изм Значение Оптические параметры Диапазон входной оптической мощности дБм -21 ~ +1 Диапазон АРУ (AGC) дБм -10 ~ 0 Оптические возвратные потери дБ 45 Диапазон оптических длин волн нм 1100 ~ 1600 Тип оптического коннектора SC/APC Тип волокна Одномодовое РЧ параметры Частотный диапазон МГц 5 ~ 200 Уровень выходного сигнала дБмкВ 112 (в пределах диапазона АРУ) Неравномерность АЧХ дБ 0.75 Возвратные потери дБ 16 Выходное сопротивление 75 Диапазон настройки уровня сигнала дБ 0 ~ 10 (АРУ) 0 ~ 30 (РРУ) Тестовый РЧ порт дБ -20 Стабильность уровня выходного РЧ сигнала дБ ±1 Динамический диапазон NPR дБ 15 Параметры соединения C/N дБ 51 C/CTB дБ 65 C/CSO дБ 60 Базовые характеристики Потребление Вт Рабочая температура 0 ~ 45 Температура хранения -20 ~ 65 Блок-схема
