Модуль оптический OSFP (400G), до 100м, DDM, MPO16 - TS-OSFP-400G-SR8 TELSAR

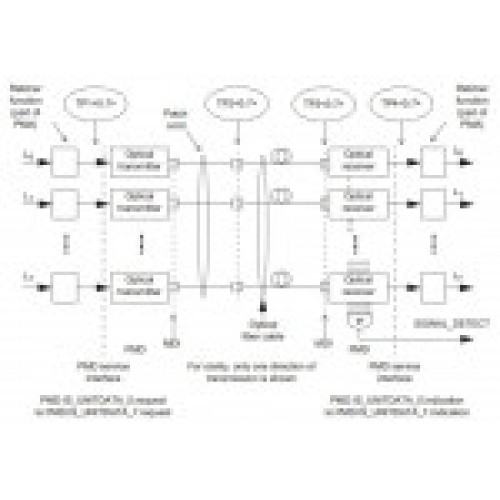

Модуль оптический OSFP (400G), до 100м, DDM, MPO16 - TS-OSFP-400G-SR8 TELSAR (850нм (MM), дальность до 100м (4,4дБ), DDM, MPO16) Оптический модуль TS-OSFP-400G-SR8 предназначен для использования в каналах связи 400 Gigabit Ethernet на дистанциях до 70 м по волокну OM3 или до 100 м по волокну OM4. Модуль имеет 8 независимых электрических каналов ввода-вывода, работающих на скорости 53,125 Гбит/с на канал. Данный трансивер состоит из двух блоков передатчиков/приемников, каждый из которых работает на длине волны 850 нм. Тракт передачи модуля включает в себя ASIC-ретаймер PAM4 с двумя 4-канальными драйверами модулятора и 8 модулируемыми лазерами. Тракт приема состоит из 8 фотодиодов и двух 4-канальных трансимпедансных усилителей (TIA) вместе с ретаймером PAM4. Электрический интерфейс модуля соответствует спецификации 400GAUI-8, определенной стандартом IEEE 802.3bs, а также соответствует требованиям OSFP MSA. Прошивка: CISCO . Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Особенности Поддержка скорости передачи данных 425 Гбит/с. Питание 3,3 В. Энергопотребление < 10 Вт. Соответствие спецификации OSFP MSA. Электрический интерфейс 8 x 26,5625 Гбод (PAM4). Оптический разъем MPO-16 APC. 8 полностью независимых каналов с поддержкой режима Break-out. Диапазон рабочих температур корпуса: от 0°C до 70°C. Передатчик на базе VCSEL-лазеров. Массив фотодиодов (PIN) и трансимпедансных усилителей (TIA) на стороне приемника. Интерфейс I2C с интегрированными функциями безопасности и цифрового диагностического мониторинга (DDM). Сертификация: TUV/UL/FDA Области применения Стык 1 x 400GbE. Разделение на 2 x 200GbE. Разделение на 4 x 100GbE. Разделение на 8 x 50GbE. Оптический сигнал 50G PAM-4 на канал. Optical Characteristi cs @TP2 Test Point Parameter Symbol Min. Typical Max. Unit Signaling Rate, each Lane DR 26.5625± 100ppm GBd Modulation Format PAM4 Center Wavelength λ 840 868 nm RMS Spectral Width* 14 △λrms 0.6 nm Average Launch Power, each Lane Pavg -6.5 4 dBm Outer Optical Modulation Amplitude (OMAouter), each Lane* 15 Poma -4.5 3 dBm Launch Power in OMAouter minus TDECQ OMA-TDECQ -5.9 dBm Transmitter and Dispersion Eye Closure for PAM4 (TDECQ), each Lane TDECQ 4.5 dB TDECQ-10log10 (Ceq)* 16 , each Lane TDECQ-10log10 (Ceq) 4.5 dB Average Launch Power of OFF Transmitter, each Lane Poff -30 dBm Extinction Ratio, each Lane ER 3 dB RIN12OMA RIN12OMA -128 dB/Hz Optical Return Loss Tolerance ORL 12 dB Encircled Flux*17 EF ≥86% at 19 μm ≤30% at 4.5 μm *14: RMS spectral width is the standard deviation of the spectrum. *15: Even if the TDECQ < 1.4dB, the OMA (min) must exceed this value. *16: Ceq is a coefficient defined in 121.8.5.3, which accounts for the reference equalizer noise enhancement. *17: If measured into type A1a.2 or type A1a.3, or A1a.4, 50um fiber, in accordance with IEC61280-1-4. Optical Characteris tics @TP3 Test Point Parameter Symbol Min. Typical Max. Unit Signaling Rate, each Lane DR 26.5625± 100ppm GBd Modulation Format PAM4 Center Wavelength λ 840 868 nm Damage Threshold* 18 5 dBm Average Receiver Power, each Lane* 19 -8.4 4 dBm Receiver Power, each Lane (OMAouter) 3 dBm Receiver Reflectance -12 dB Stressed Receiver (OMAouter), each Lane*20 -3.4 dB LOS Assert LOSA -17 dBm LOS De-Assert LOSD -11 dBm Receiver Sensitivity (OMAouter), each Lane*21 max (-6.5, SECQ-7.9) Conditions of Stressed Receiver Sensitivity test*22: Stressed Eye Closure for PAM4 (SECQ), Lane under Test 4.5 dB SECQ-10log10 (Ceq)*23 , Lane under Test 4.5 dB OMAouter of each Aggressor Lane*24 3 dBm *18: The receiver shall be able to tolerate, without damage, continuous exposure to an optical input signal having this average power level on one lane. The receiver does not have to operate correctly at this input power. *19: Average receive power, each lane (min) is informative and not the principal indicator of signal strength. A received power below this value cannot be compliant; however, a value above this does not ensure compliance. *20: Measured with conformance test signal at TP3 (see 138.8.10) for the BER specified in 138.1.1. *21: Receiver sensitivity is informative and is defined for a transmitter with a value of SECQ up to 4.5dB with BER<2.4x10-4 without FEC in PRBS 231-1. *22: These test conditions are for measuring stressed receiver sensitivity. They are not characteristics of the receiver. *23: Ceq is a coefficient defined in 121.8.5.3, which accounts for the reference equalizer noise enhancement. *24: Only applies to 100GBASE-SR2 and 200GBASE-SR4 and 400GBASE-SR8. Reference Points Test Point Description TP1 and TP4 TP1 and TP4 are informative reference points that may be useful to implementers for testing components. TP2 Unless specified otherwise, all transmitter measurements defined in 802.3cm 138.7.1 are made at TP2. TP3 Unless specified otherwise, all receiver measurements and tests defined in 802.3cm 138.7.2 are made at TP3.
