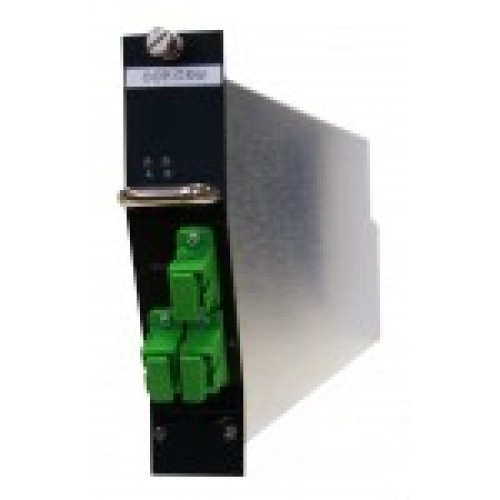

Модуль оптический переключатель OCP-OS TVBS

Модуль оптического переключателя OCP-OS TVBS имеет 2 входа / 1 выход, без RF-опции, параметры совпадают с OS-6201 TVBS . Для установки в оптическую платформу OCP-416 TVBS. Модуль оптического переключателя OCP-OS используется в качестве автоматического переключателя в волоконно-оптической сети. Когда что-то произошло с основным каналом, он автоматически переключится на резервный канал. Он использует высоконадежное оптическое коммутационное устройство и схему управления. Исполнение Его корпус выполнен из металлического листа. Это устройство можно установить или вытащить с передней стороны 19 стойки. Внутренняя цеп Модуль оптического переключателя включает в себя волоконно-оптический коммутатор и оптические компоненты распознавания входной мощности. Оптический входной сигнал - оптический соединитель - оптические диоды - электрический сигнал - усиление - схема коммутации A / D - сравнение вычислений CPU - команда управления. Основные особенности Низкие вносимые потери, короткое время переключения и высокая надежность. Автоматический выключатель или ручной принудительный выключатель. Технические характеристики Диапазон оптической длины волны 1200 ~ 1600 нм Диапазон входной оптический мощности -15 ~ + 24 дБм Максимальное время переключения не более 5 мс Вносимые потери не более 1,3 дБ (проверено на длинах волн 1310 нм, 1490 нм, 1550 нм ) Блок-схема
