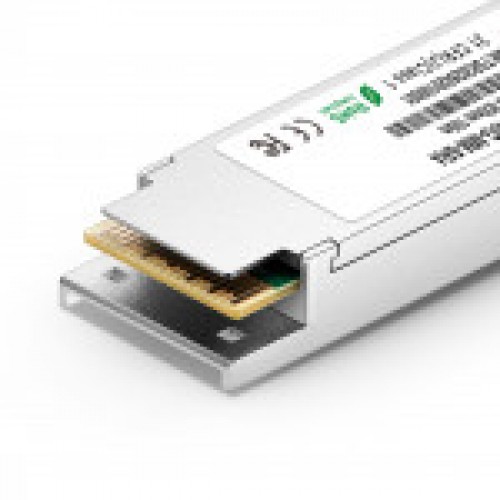

Модуль оптический QSFP+ (40G), до 100м, DDM, LC/LC - TS-QSFP+-40G-MM-SR4 TELSAR

Трансивер TS-QSFP+-40G-MM-SR4 TELSAR представляет собой параллельный оптический модуль Quad Small Form-factor со скоростью 40 Гбит/с и поддержкой горячей замены. Модуль объединяет 4 независимых передатчика и 4 независимых приемника. Четырехканальная матрица VCSEL 850 нм, матрица фотодиодов (PIN), усилитель и драйвер используются в модуле для обеспечения компактности, низкого энергопотребления и малой стоимости. Каждый канал может работать на скорости 10 Гбит/с на расстоянии до 100 м при использовании волокна OM3. Трансивер соответствует отраслевому стандарту SFF-8436 (спецификация трансивера QSFP+). Функция цифровой диагностики позволяет контролировать рабочее состояние модуля. Электрический интерфейс использует 38-контактный разъем краевого типа. Оптический интерфейс использует 8- или 12-волоконный разъем MTP (MPO). Трансивер TS-QSFP+-40G-MM-SR4 отличается малыми размерами, параллельной многоканальностью, поддержкой горячей замены, низким энергопотреблением и высокой скоростью работы. Он отлично подходит для высокоскоростных соединений с высокой плотностью данных на коротких дистанциях. Особенности Поддержка применения 40GBASE-SR4 Соответствие электрическому стандарту QSFP+ MSA SFF-8436 Поддержка нескольких скоростей до 10,3125 Гбит/с на канал Дальность передачи до 150 м (OM3) Питание +3,3 В Низкое энергопотребление Рабочая температура: от 0°C до +70°C Соответствие RoHS, IEEE802.3ba 40GBASE-SR4, SFF-8436 QSFP Оптические и электрические Parameter Symbols Min Type Max Unit Notes Center wavelength λc 840 850 860 nm RMS spectral width SW 0.65 nm Average power, each lane(EOL) TXP -7.6 2.4 dBm Extinction Ratio 3 dB TDP per Lane TDP 3.5 dB Launch Power in OMA minus TDP, each lane -6.5 dBm Optical Return Loss Tolerance 12 dB Average launch power of OFF transmitter, per lane -30 dBm Transmitter eye mask definition {X1, X2, X3, Y1, Y2, Y3} 10% IEEE802. 3ba Hit ratio = 1 × 10-12 Оптические рабочие характеристики приемника Parameter Symbols Min Type Max Unit Notes Center wavelength λc 840 850 860 nm Saturation power（EOL） 2.4 dBm Max Input power 2.4 dBm Average power at receiver input, each lane -6 2.4 dBm Receive Power (OMA) per Lane 3 dBm Peak Power, per lane 4 dBm Sensitivity （ OMA EOL）,each lane -11.1 dBm Receiver Reflectance -12 dBm Receiver jitter tolerance [OMA], each Lane -5.4 dBm Rx_Loss assert LOSA -30 dBm Rx_LossDe_assert LOSD -12 dBm LOS Hysteresis 0.5 dB Rx output squelch function Yes - Rx LOS in signal or RSSI RSSI - Laser status in reset Close -
