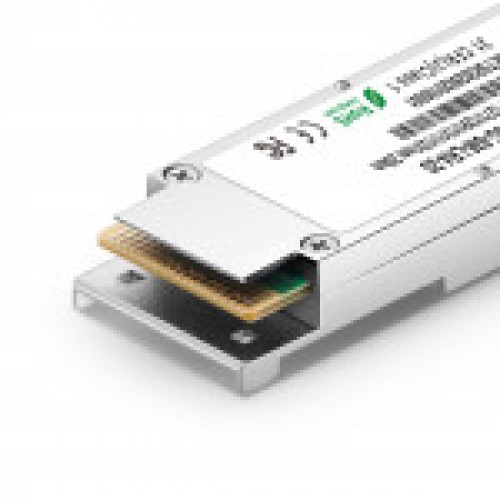

Модуль оптический QSFP+ (40G), до 20км, DDM, LC/LC - TS-QSFP+-40G-SM-LR4-20 TELSAR

Трансивер TS-QSFP+-40G-SM-LR4-20 TELSAR представляет собой высокопроизводительный QSFP+ модуль для последовательной оптической передачи данных на скоростях до 41,5 Гбит/с. Разработан в соответствии со стандартом IEEE 802.3ba 40GBASE-LR4 для линий связи протяженностью до 20 км. Преобразует 4 входных канала электрических данных со скоростью 10 Гбит/с каждый в 4 оптических сигнала CWDM, а затем мультиплексирует их в один канал для оптической передачи на скорости 40 Гбит/с. На приемной стороне процесс происходит в обратном порядке: модуль оптически демультиплексирует входной сигнал 40 Гбит/с на 4 канала CWDM и преобразует их в 4 выходных канала электрических данных. Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм согласно сетке длин волн CWDM, определенной в рекомендации ITU-T G.694.2. Модуль оснащен дуплексным оптическим разъемом LC и 38-контактным электрическим разъемом. Для минимизации оптической дисперсии в протяженных системах связи данный модуль необходимо использовать с одномодовым волокном (SMF). Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Соответствие отраслевому стандарту SFF-8436 (спецификация на трансиверы QSFP+) Соответствие спецификации QSFP+ MSA Скорость передачи данных до 11,2 Гбит/с на одну длину волны Конструкция с MUX/DEMUX на 4 канала CWDM Дальность передачи до 20 км по одномодовому волокну (SMF) Рабочая температура корпуса: от 0 до +70 °C Максимальное энергопотребление 3,5 Вт Дуплексный оптический разъем LC/LC Соответствие директиве RoHS Absolute Maximum Ratings Parameter Symbols Min Typical Max Unit Notes Storage Temperature TSTG -40 - +85 ºC Operating Temperature Top 0 70 Operating Relative Humidity RH 5 - 85 % 3.3V Supply Voltage VCC -0.5 - +3.6 V Recommended Operating Conditions Parameter Symbols Min Typical Max Unit Notes Case temperature Tc 0 - +70 ℃ 3.3V Supply Voltage VCC 3.135 3.3 3.465 V Data Rate 41.25 Gbps Receiver Differential Data Output Load 90 100 110 Ohms Logic Input Voltage High Vih 2 Vcc+0.3 V Logic Input Voltage Low Vil -0.3 0.8 V Two wire Serial Interface Clock Rate 100 400 KHz Power Supply Noise 50 mVpp Fiber Length 10 k m Power Dissipation PD 3.5 W Transceiver Power Supply Current 1008 mA Optical ，Electrical Characteristic QSFP-40G-LR4(1310nm DFB and PIN, 2Km) Tested under recommended operating conditions, unless otherwise noted Parameter Symbols Min Type Max Unit Notes Wavelengthλ0 λ0 1264.5 1277.5 nm Wavelengthλ1 λ1 1284.5 1297.5 nm Wavelengthλ2 λ2 1304.5 1317.5 nm Wavelengthλ3 λ3 1324.5 1337.5 nm Side-Mode Suppression Ratio SMSR 30 dB Spectral width SW 1.0 nm Average power, each lane(EOL) TXP -7 2.3 dBm Extinction Ratio ER 3.5 dB Optical Modulation Amplitude OMA -4 3.5 dBm Launch Power in OMA minus TDP, each lane -4.8 dBm Difference in Power between any two lanes 6.5 dB Optical Return Loss Tolerance 20 dB Average launch power of OFF transmitter, per lane -30 dBm Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3} 0.25,0.4, 0.45,0.25, 0.28,0.4 Eye Mask Margin EMM 5 % Table4- Receiver Operating Characteristic-Optical ，Electrical Parameter Symbles Min Type Max Unit Notes Wavelengthλ0 λ0 1264.5 1277.5 nm Wavelengthλ1 λ1 1284.5 1297.5 nm Wavelengthλ2 λ2 1304.5 1317.5 nm Wavelengthλ3 λ3 1324.5 1337.5 nm Saturation power（EOL） 2.3 dBm Max Input power 2.3 dBm Sensitivity（OMA EOL）,each lane -11.5 dBm Stressed Receiver Sensitivity(OMA、EOL) ,each lane -9.6 dBm Receiver Reflectance -26 dBm Rx_Loss assert LOSA -30 dBm Rx_LossDe_assert LOSD -12 dBm LOS Hysteresis 0.5 dB Rx output squelch function Yes - Rx LOS in signal or RSSI RSSI -
