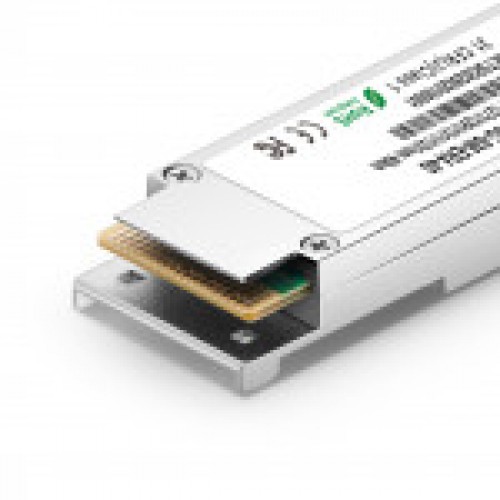

Модуль оптический QSFP+ (40G), до 40км, DDM, LC/LC - TS-QSFP+-40G-SM-ER4-40 TELSAR

Трансивер TS-QSFP+-40G-SM-ER4-40 TELSAR преобразует 4-канальные входные электрические данные со скоростью 10 Гбит/с в оптические сигналы CWDM с помощью управляемой матрицы лазеров с распределенной обратной связью (DFB) на 4 длинах волн. Оптические сигналы объединяются мультиплексором (MUX) в поток данных 40 Гбит/с, который передается из модуля в одномодовое волокно (SMF). Приемный модуль принимает входные оптические сигналы 40 Гбит/с CWDM и демультиплексирует их на 4 отдельных канала по 10 Гбит/с с разными длинами волн. Свет каждой длины волны улавливается дискретным фотодиодом и выводится в виде электрических данных после усиления сначала трансимпедансным усилителем (TIA), а затем последующим усилителем. Особенности Соответствие промышленному стандарту спецификации трансиверов SFF-8436 QSFP+, QSFP+ MSA, RoHS Скорость передачи данных до 10,3125 Гбит/с на каждую длину волны 4-канальный лазер CWDM DFB (10 Гбит/с на канал) Высокочувствительный оптический приемник APD/TIA Встроенный 4-канальный CWDM mux/demux для работы через дуплексный разъем LC Дальность передачи до 40 км по одномодовому волокну (SMF) Рабочая температура корпуса: от 0 до 70°C Максимальное энергопотребление 3,5 Вт Единый источник питания 3,3 В Дуплексный разъем LC/LC Оптические характеристики передатчика Parameter Symbols Min Type Max Unit Notes Launch OpticaPower per lane Po -2.7 - +4.5 dBm 1 TotaLaunch OpticaPower P - - +10.5 dBm 1 Center Wavelength Range L1 1264.5 1271 1277.5 nm L2 1284.5 1291 1297.5 nm L3 1304.5 1311 1317.5 nm L4 1324.5 1331 1337.5 nm Extinction Ratio ER 5.5 - - dB 2 Spectrawidth(-20dB) Δλ - - 1 nm Side Mode Suppression Ratio SMSR 30 - - dB OpticaReturn Loss Tolerance ORLT - - 20 dB Pout @TX-Disable Asserted Poff - - -30 dBm 1 Eye Mask {X1, X2, X3, Y1, Y2, Y3} {0.25、0.4、0.45、0.25、0.28、0.4} Примечания: Оптическая мощность вводится в одномодовое волокно (SMF). Измерено с использованием тестового шаблона PRBS 2³¹-1 на скорости 10,3125 Гбит/с. Оптические характеристики приемника Parameter Symbols Min Type Max Unit Notes Center Wavelength Range L1 1264.5 1271 1277.5 nm L2 1284.5 1291 1297.5 nm L3 1304.5 1311 1317.5 nm L4 1324.5 1331 1337.5 nm Sensitivity per Channe(OMA) S - - -19 dBm 1 Overload (each channel) POL -4.5 - - dBm 1 Damage Threshold(each channel) PD 3.8 - - dBm OpticaReturn Loss ORL 26 - - dB LOS De-Assert LOSD - - -20 dBm LOS Assert LOSA -30 - - dBm LOS Hysteresis LOSH 0.5 - - dB Примечания: Измерено с использованием тестового шаблона PRBS 2³¹-1, 10,3125 Гбит/с.
