Модуль оптический QSFP-DD (400G) LWDM8, до 10км, DMM, LC - TS-QSFPDD-400G-LR8 TELSAR

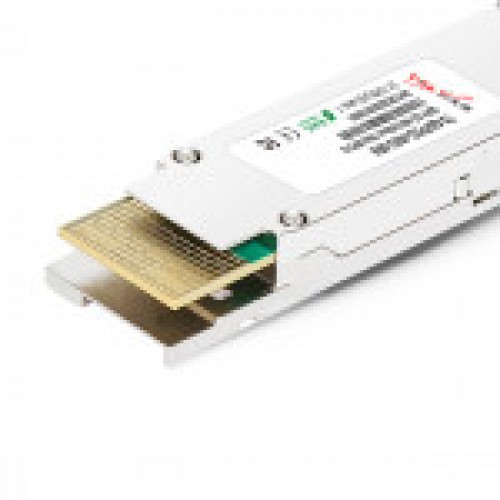

Модуль TS-QSFPDD-400G-LR8 TELSAR представляет собой восьмиканальный параллельный волоконно-оптический трансивер в форм-факторе QSFP Double Density (двойная плотность) для применения в сетях 400 Gigabit Ethernet. Данный трансивер является высокопроизводительным решением для многоканальной передачи данных и организации межсоединений на дистанциях до 10 км. Он объединяет по восемь линий передачи в каждом направлении со скоростью 8 x 26,5625 Гбод. Каждая линия может работать на скорости 53,125 Гбит/с на расстоянии до 10 км с использованием одномодового волокна G.652 SMF и функции KP-FEC. Данные модули предназначены для работы в одномодовых волоконно-оптических системах с использованием спектрального уплотнения LAN-WDM на 8 длинах волн. Электрический интерфейс использует 76-контактный разъем ножевого типа. Оптический интерфейс оснащен дуплексным разъемом LC. Модуль поддерживает спецификацию общего интерфейса управления (CMIS) для форм-фактора QSFP-DD. Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. 8-канальный full-duplex модуль Скорость передачи данных до 53 Гбит/с на канал модуляции PAM4: 8-канальный передатчик PAM4 и приемник PAM4 8 каналов LAN-WDM, 8 длин волн, лазеры EML 8-канальный PIN-фотодетектор (приемник) Встроенные схемы восстановления тактовой частоты и данных (CDR) в каналах приемника и передатчика Энергопотребление менее 12,5 Вт Форм-фактор QSFP-DD с возможностью «горячей» замены и соответствие спецификации CMIS 4.0 Максимальная дальность связи до 10 км по одномодовому волокну G.652 SMF с использованием функции упреждающей коррекции ошибок KP-FEC Дуплексные оптические разъемы LC Встроенные функции цифровой диагностики (DDM) Рабочая температура корпуса: от 0 °C до +70 °C Питание от источника напряжения 3,3 В Соответствие директиве RoHS (без содержания свинца) Absolute Maximum Ratings Parameter Symbol Min Max Unit Supply Voltage Vcc -0.3 3.6 V Input Voltage Vin -0.3 Vcc+0.3 V Storage Temperature Tst -20 85 ºC Case Operating Temperature Top 0 70 ºC Humidity(non-condensing) Rh 5 95 % Recommended Operating Conditions Parameter Symbo Min Typical Max Unit Supply Voltage Vcc 3.13 3.3 3.47 V Operating Case temperature Tca 0 70 ºC Data Rate Per Lane fd 26.5625 GBd Humidity Rh 5 85 % Power Dissipation Pm 12.5 W Electrical Specifications Parameter Symbol Min Typical Max Unit Differential input impedance Zin 90 100 110 ohm Differential Output impedance Zout 90 100 110 ohm Differential input voltage amplitude ΔVin 900 mVp-p Differential output voltage amplitude ΔVout 900 mVp-p Skew Sw 300 ps Bit Error Rate BER 2.4E-4 - Near-end Eye Width at 10^-6 probability(EW6) 0.265 UI Near-end Eye Height at 10^-6 probability(EH6) 70 mV Far-end Eye Width at 10^-6 probability(EW6) 0.20 UI Far-end Eye Height at 10^-6 probability(EH6) 30 mV Near-end Eye Linearity 0.85 - Note ： BER=2.4E-4; PRBS31Q@26.5625GBd. Pre-FEC Differential input voltage amplitude is measured between TxnP and TxnN. Differential output voltage amplitude is measured between RxnP and RxnN. Optical Characteristics Parameter Symbol Min Typical Max Unit Notes Transmitter Centre Wavelength λc0 1272.55 1273.54 1274.54 nm - λc1 1276.89 1277.89 1278.89 λc2 1281.25 1282.26 1283.27 λc3 1285.65 1286.66 1287.68 λc4 1294.53 1295.56 1296.59 λc5 1299.02 1300.05 1301.09 λc6 1303.54 1304.58 1305.63 λc7 1308.09 1309.14 1310.19 Side-mode suppression ratio SMSR 30 - -- dB - Average launch power, each lane Pout -2.8 - 5.3 dBm - Optical Modulation Amplitude (OMAouter), each lane OMA 0.2 5.7 dBm - Differecnt in launch power between two lanes(OMAouter) OMA 4 dB Transmitter and dispersion eye closure(TDEC),each lane TDEC 3.3 dB Extinction Ratio ER 3.5 - - dB - Average launch power of OFF transmitter, each lane -30 dB - Receiver Centre Wavelength λc0 1272.55 1273.54 1274.54 nm - λc1 1276.89 1277.89 1278.89 λc2 1281.25 1282.26 1283.27 λc3 1285.65 1286.66 1287.68 λc4 1294.53 1295.56 1296.59 λc5 1299.02 1300.05 1301.09 λc6 1303.54 1304.58 1305.63 λc7 1308.09 1309.14 1310.19 Receiver Sensitivity in OMAouter RXsen -7.1 dBm 1 Stressed Receiver Sensitivity in OMAouter SRS -4.7 dBm 1 Average power at receiver , each lane input, each lane Pin -9.1 5.3 dBm - Receiver Reflectance -26 dB - LOS Assert -11 dBm - LOS De-Assert – OMA -9 dBm - LOS Hysteresis 0.5 dB - Note： 1． Measured with conformance test signal at TP3 for BER = 2.4E-4 Pre-FEC
