Модуль оптический QSFP28 (100G), до 100м, DDM, LC/LC - TS-QSFP28-100G-MM-SR4 TELSAR

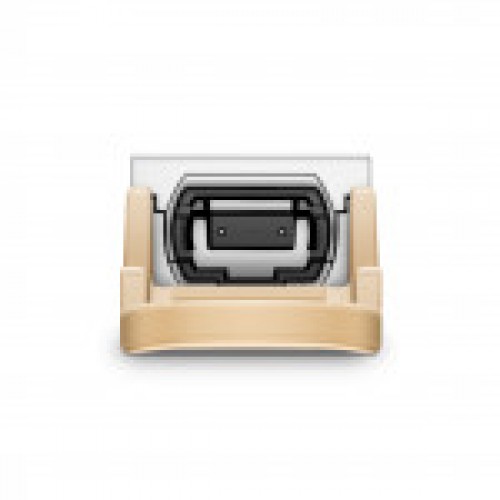

TS-QSFP28-100G-MM-SR4 TELSAR представляет собой параллельный оптический модуль Quad Small Form-factor Pluggable (QSFP28) со скоростью передачи данных 100 Гбит/с. Он обеспечивает повышенную плотность портов и экономию общих системных затрат. Полнодуплексный оптический модуль QSFP28 предлагает 4 независимых канала приема и передачи, каждый из которых способен работать на скорости 25 Гбит/с, что обеспечивает совокупную скорость передачи данных 100 Гбит/с на расстоянии до 100 метров по многомодовому волокну OM4. Эти модули предназначены для работы в многомодовых волоконно-оптических системах с номинальной длиной волны 850 нм. Электрический интерфейс использует 38-контактный разъем краевого типа. Оптический интерфейс использует 12-волоконный разъем MTP/MPO. Особенности 4-канальный полнодуплексный модуль трансивера Скорость передачи данных до 25 Гбит/с на канал Поддержка скоростей передачи данных 40GE и 56G FDR 4-канальная матрица VCSEL 850 нм 4-канальная матрица фотодетекторов PIN Внутренние цепи CDR в каналах приемника и передатчика Низкое энергопотребление < 2,5 Вт Форм-фактор QSFP28 с возможностью горячей замены Максимальная длина линии 70 м на OM3 (MMF) и 100 м на OM4 MMF Одиночный разъем MPO Рабочая температура корпуса 0°C ~ +70°C Напряжение питания 3,3 В Соответствие RoHS 6 (без содержания свинца) Оптические характеристики Parameter Symbol Min Typical Max Unit Notes Transmitter Centre Wavelength λc 840 850 860 nm - RMS spectral width ∆λ - - 0.6 nm - Average launch power, each lane Pout -8.4 - 2.4 dBm - Optical Modulation Amplitude (OMA),each lane OMA -6.4 3 dBm - Transmitter and dispersion eye closure(TDEC),each lane TDEC 4.3 dB Extinction Ratio ER 3 - - dB - Average launch power of OFF transmitter, each lane -30 dB - Eye Mask coordinates: X1, X2, X3, Y1, Y2, Y3 SPECIFICATION VALUES 0.3,0.38,0.45,0.35,0.41.0.5 Hit Ratio = 5x10-5 Receiver Centre Wavelength λc 840 850 860 nm - Stressed receiver sensitivity in OMA -5.2 dBm 1 Maximum Average power at receiver , each lane 2.4 dBm - Minimum Average power at receiver , each lane -10.3 dBm Receiver Reflectance -12 dB - LOS Assert -30 dBm - LOS De-Assert – OMA -7.5 dBm - LOS Hysteresis 0.5 dB - Note ： Measured with conformance test signal at TP3 for BER = 1x10e-5.
