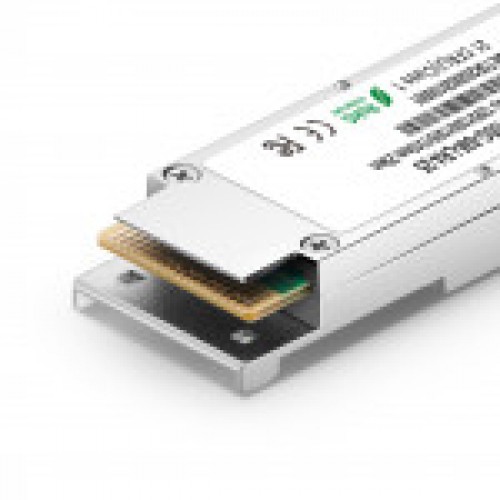

Модуль оптический QSFP28 (100G), до 25км, DDM, LC/LC - TS-QSFP28-100G-SM-LR4-25 TELSAR

TS-QSFP28-100G-SM-LR4-25 TELSAR - оптический трансивер для работы по одномодовому волокну на базе архитектуры 4x25G. 4 передатчика, 4 приемника и оптический мультиплексор/демультиплексор (MUX/DeMUX) в малогабаритном корпусе, обеспечивающие передачу данных на скорости до 112 Гбит/с в компактном форм-факторе QSFP28. Оптическое подключение осуществляется через два разъема LC для одномодового волокна (SMF): один для передачи (Tx), другой для приема (Rx). Каналы передачи и приема состоят из 4 линий LAN-WDM со скоростью 25 Гбит/с каждая, длины волн которых лежат в диапазоне 1300 нм. Трансивер QSFP28 LR4 разработан для применения в линиях связи протяженностью до 25 км. Трансивер создан на базе технологии PLC с использованием планарных оптоэлектронных компонентов без применения элементов открытого оптического пространства (free space elements). Уникальная конструкция оптического движка обеспечивает непревзойденную компактность при сохранении высокой. Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Соответствие техническим спецификациям QSFP28 MSA Поддержка работы на скорости передачи данных 103,1 Гбит/с Максимальная дальность связи до 25 км по одномодовому волокну (SMF) Соответствие оптических характеристик стандарту IEEE 802.3ba 100GBASE-LR4 Соответствие низкоскоростных электрических сигналов стандарту SFF-8679 Соответствие высокоскоростных электрических сигналов спецификации 802.3bm CAUI-4 Доступность функций цифровой диагностики через интерфейс I2C, как определено в SFF-8636 Передатчик LAN-WDM 4x25 Гбит/с на базе DFB-лазеров с центральными длинами волн 4 каналов: 1295/1300/1305/1310нм Рабочий диапазон температур корпуса: от 0 °C до +70 °CДуплексные оптические разъемы LC/LC Энергопотребление менее 3,5 Вт Питание от одного источника 3,3 В Соответствие директиве RoHS Absolute Maximum Ratings Parameter Symbo Min Max Unit Notes Storage Temperature Range Tsrg -40 +85 ℃ Supply Voltage Vcc 0 4 V Maximum Average Input Optical Power per Lane (Damage Threshold PiN 5.5 dBm Relative Humidity RH 10% to 90% non-condensing Operating Conditions Parameter Symbol Min Max Unit Notes Case Temperature-Operating TcASE 0 70 ℃ Supply Voltage Vcc 3.14 3.46 V Power Consumption PDiss 3.5 W Power Consumption-LP Mode Ppiss-LP 1.5 W 100GBASE-LR4 Operation Transmitter Parameter Lane Min Typical Max Unit Notes Signaling rate,each lane 25.78125±100 ppm Gb/s Lane Wavelength Range Lane 0 Lane 1 Lane 2 Lane 3 1294.53 1299.02 1303.54 1308.09 / / / / 1296.59 1301.09 1305.63 1310.19 nm nm nm nm Average Optical Power per lane -4.3 4.5 dBm Total Average Launch Power 10.5 dBm Optical Modulation Amplitude (OMA),each lane -1.3 4.5 dBm Launch Power in OMA minus TDP,each lane -2.3 dBm Transmitter and Dispersion Penalty (TDP)each lane 2.2 dB Average Launch Power per Lane @TX Off State -30 dBm Extinction Ratio 4 dB Relative Intensity Noise (OMA) -130 dB/Hz Side-Mode Suppression Ration (SMSR) 30 dB Optical Return Loss Tolerance 20 dB Transmitter Reflectance -12 dB Transmitter Eye Mask Definition {X1,X2,X3,Y1,Y2,Y3} 0.25,0.4,0.45,0.25,0.28,0.4 1 Transmitter Output Power Monitor Accuracy -3 3 dB Receiver Parameter Lane Min Typical Max Unit Notes Signaling rate,each lane 25.78125±100 ppm Gb/s Lane Wavelength Range Lane 0 Lane 1 Lane 2 Lane 3 1294.53 1299.02 1303.54 1308.09 / / / / 1296.59 1301.09 1305.63 1310.19 nm nm nm nm Damage Threshold 5.5 dBm Average Receive Power,each lane -10.6 4.5 dBm Receive Power,each lane (OMA) 4.5 dBm Receiver Reflectance -26.0 dB Receiver Sensitivity (OMA)per lane -8.6 dBm 2 Stressed receiver sensitivity(OMA),each lane -6.8 dBm 3 Receive Power Monitor Accuracy -3.0 3.0 dB
