Модуль оптический QSFP28 (100G), до 40км, DDM, LC/LC - TS-QSFP28-100G-SM-ER4-40 TELSAR

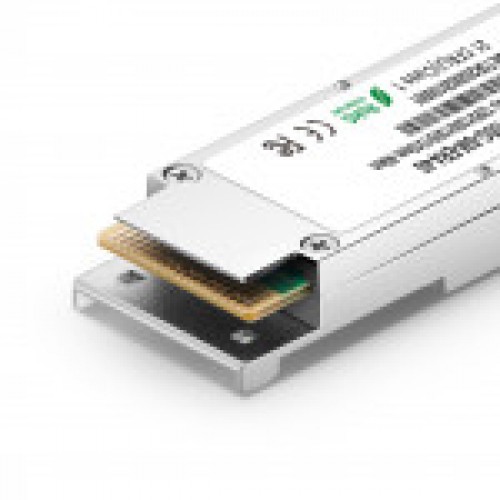

TS-QSFP28-100G-SM-ER4-40 TELSAR — это приемопередающий модуль, предназначенный для систем оптической связи на дистанции 40 км с использованием FEC (30 км без FEC). Конструкция соответствует стандарту 100GBASE-ER4 (IEEE 802.3-2012, раздел 88), электрическому стандарту «чип-модуль» IEEE 802.3bm CAUI-4 и стандарту ITU-T G.959.1-2012-02. Модуль преобразует 4 входных канала электрических данных со скоростью от 25,78 Гбит/с до 27,95 Гбит/с в 4-канальные оптические сигналы и мультиплексирует их в один канал для оптической передачи 100 Гбит/с. И наоборот, на стороне приема модуль оптически демультиплексирует входной сигнал 100 Гбит/с в 4-канальные сигналы и преобразует их в 4-канальные выходные электрические данные. Центральные длины волн 4 каналов составляют 1296 нм, 1300 нм, 1305 нм и 1309 нм. Модуль оснащен дуплексным разъемом LC/LC для оптического интерфейса и 38-контактным разъемом для электрического интерфейса. Чтобы свести к минимуму оптическую дисперсию в магистральных системах, с этим модулем необходимо использовать одномодовое волокно (SMF). Продукт разработан с учетом форм-фактора, оптических/электрических соединений и цифрового диагностического интерфейса в соответствии с многосторонним соглашением QSFP28 MSA. Он спроектирован для работы в самых суровых внешних условиях, включая экстремальные значения температуры, влажности и электромагнитных помех. Особенности: Конструкция с 4-канальным мультиплексором/демультиплексором (MUX/DEMUX) Интегрированные оптические сборки LAN WDM TOSA / ROSA для передачи на расстояние до 40 км по одномодовому волокну (SMF) с использованием FEC (30 км без FEC) Поддержка 100GBASE-ER4 (Lite) для линейной скорости 103,125 Гбит/с и OTU4 для линейной скорости 111,81 Гбит/с Суммарная пропускная способность > 100 Гбит/с Дуплексные разъемы LC/LC Соответствие стандартам IEEE 802.3-2012 (раздел 88), IEEE 802.3bm CAUI-4 (электрический интерфейс «чип-модуль») и ITU-T G.959.1-2012-02 Работа от одного источника питания +3,3 В Встроенные функции цифровой диагностики (DDM/DOM) Диапазон температур от 0°C до 70°C Соответствие стандарту RoHS Поддержка технологии прямой коррекции ошибок (FEC) Оптические параметры ( TOP = от 0 до 70 ° C, VCC = от 3,0 до 3,6 В) Parameter Symbol Min Typ Max Unit Ref. Transmitter Wavelength Assignment L0 1294.53 1295.56 1296.59 nm L1 1299.02 1300.05 1301.09 nm L2 1303.54 1304.58 1305.63 nm L3 1308.09 1309.14 1310.19 nm Side-mode Suppression Ratio SMSR 30 - - dB Total Average Launch Power PT 0 - 8.3 dBm Average Launch Power, each Lane -1 - 4 dBm Difference in Launch Power between any two Lanes (OMA) - - 6.5 dB Optical Modulation Amplitude, each Lane OMA -4 4.5 dBm Launch Power in OMA minus Transmitter and Dispersion Penalty (TDP), each Lane -4.8 - dBm TDP, each Lane TDP 2.2 dB Extinction Ratio ER 4 - - dB Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3} 0.25, 0.4, 0.45, 0.25, 0.28, 0.4 Optical Return Loss Tolerance - - 20 dB Average Launch Power OFF Transmitter, each Lane Poff -30 dBm Relative Intensity Noise Rin -128 dB/HZ 1 Optical Return Loss Tolerance - - 12 dB Receiver Damage Threshold THd 3.3 dBm 1 Average Power at Receiver Input, each Lane R -17 dBm Average Power at Receiver Input, each Lane R -21 dBm 2 RSSI Accuracy -2 2 dB Receiver Reflectance Rrx -26 dB Receiver Power (OMA), each Lane - - 3.5 dBm LOS De-Assert LOS D -25 dBm LOS Assert LOS A -35 dBm LOS Hysteresis LOS H 0.5 dB Примечание Отражение 12 дБ С использованием FEC (прямая коррекция ошибок)
