Модуль оптический QSFP28 (100G) WDM, до 80км, DDM, LC - TS-QSFP28-100G-WDM-B-80 TELSAR

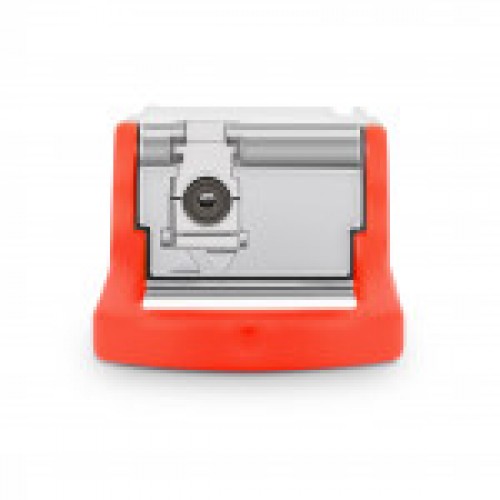

Оптический модуль TS-QSFP28-100G-WDM- B -80 TELSAR с форм-фактором QSFP28 предназначен для систем оптической связи 100G на дистанции до 80 км по одному волокну. Данный модуль содержит 4-канальный оптический передатчик, 4-канальный оптический приемник и блок управления модулем, включающий 2-проводной последовательный интерфейс. Оптические сигналы мультиплексируются в одномодовое волокно через стандартный промышленный разъем LC Рабочие длины волн TX1295.56/1300.05/1304.58/1309. 14nm RX1273.55/1277.89/1282.26/1286.66nm, оптический бюджет 28дБ, тип лазера: Лазер LAN WDM EML и приемник PIN с оптическим усилителем (SOA). Модуль оснащен симплексным разъемом LC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени. Работает в паре с - TS-QSFP28-100G-WDM-A-80 TELSAR Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Особенности Поддержка скоростей передачи данных от 103,125 Гбит/с до 112,2 Гбит/с OTU4 Встроенная 4-канальная система восстановления тактовой частоты и данных (CDR) на передачу (TX) и прием (RX) Лазер LAN WDM EML и приемник PIN с оптическим усилителем (SOA) Дальность передачи до 80 км по одномодовому волокну (SMF) G.652 38-контактный электрический интерфейс с возможностью «горячей» замены Соответствие спецификации QSFP28 MSA Оптический разъем BIDI LC Соответствие стандарту RoHS-10 (без содержания свинца) Отличные показатели электромагнитной совместимости (EMI) Единый источник питания +3,3 В Максимальное энергопотребление 5,5 Вт Рабочая температура корпуса: 0 ~ 70°C Применение Каналы связи 100GBASE-ZR4 Ethernet Соединения Infiniband QDR и DDR Телекоммуникационные сети Оптические характеристики Следующие оптические характеристики определены для рекомендуемых условий эксплуатации, если не указано иное. Parameter Symbol Min. Typical Max Unit Notes Transmitter Lane wavelength （range） RS-100GB D80-A L0 1272.55 1273.55 1274.54 nm L1 1276.89 1277.89 1278.89 nm L2 1281.25 1282.26 1283.27 nm L3 1285.65 1286.66 1287.68 nm RS-100GB D80-B L4 1294.53 1295.56 1296.59 nm L5 1299.02 1300.05 1301.09 nm L6 1303.54 1304.58 1305.63 nm L7 1308.09 1309. 14 1310.09 nm Signaling rate, each lane 25.78125 28.05 Gb/s Side-mode suppression ratio SMSR 30 Total launch power PT 8.0 10.5 dBm Average launch power, each lane Pavg 2.0 4.5 dBm Extinction Ratio ER 6.0 dB Difference in Launch Power between any Two Lanes (OMA) Ptx,diff 3.6 dB Average launch power of OFF transmitter, each lane Poff -30 dBm Transmitter reflectance RT -12 dB RIN20OMA RIN -130 dB/Hz Optical Return Loss Tolerance TOL 20 dB Transmitter eye mask {X1, X2, X3, Y1, Y2, Y3} 0.25, 0.4, 0.45, 0.25, 0.28, 0.4 Receiver Lane wavelength （range） RS-100GB D80-A L0 1294.53 1295.56 1296.59 nm L1 1299.02 1300.05 1301.09 nm L2 1303.54 1304.58 1305.63 nm L3 1308.09 1309. 14 1310.09 nm RS-100GB D80-B L4 1272.55 1273.55 1274.54 nm L5 1276.89 1277.89 1278.89 nm L6 1281.25 1282.26 1283.27 nm L7 1285.65 1286.66 1287.68 nm Signaling rate, each lane 25.78125 28.05 Gb/s Average Receive Power, each Lane -30 -7 dBm Receive Power (OMA), each Lane -7 dBm Receiver reflectance -26 dB Receiver sensitivity Average, each lane SEN1 -22 dBm 1 SEN2 -21 dBm 2 SEN3 -28 dBm 3 SEN4 -27 dBm 4 LOS Assert LOSA -40 dBm LOS Deassert LOSD -29 dBm LOS Hysteresis LOSH 0.5 dB Примечания: Измерено при 25,78125 Гбит/с, ER=8,2 дБ, BER=<1E-12, PRBS=2³¹-1 NRZ Измерено при 28,05 Гбит/с, ER=8,2 дБ, BER=<1E-12, PRBS=2³¹-1 NRZ Измерено при 25,78125 Гбит/с, ER=8,2 дБ, BER=<5E-5, PRBS=2³¹-1 NRZ Измерено при 28,05 Гбит/с, ER=8,2 дБ, BER=<5E-5, PRBS=2³¹-1 NRZ
