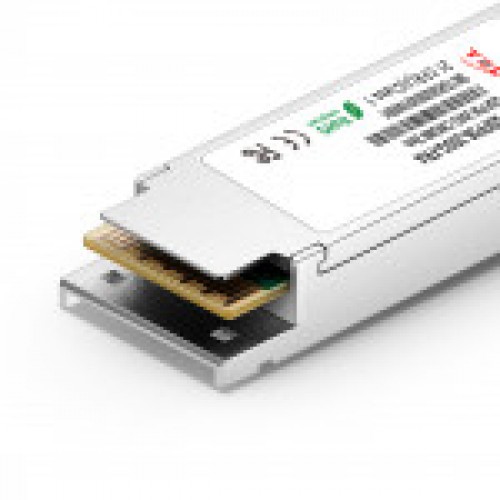

Модуль оптический QSFP56 (200G) CWDM8, до 2км, DMM, LC - TS-QSFP56-200G-FR4 TELSAR

TS-QSFP56-200G-FR4 TELSAR - модуль трансивер 200 Гбит/с, предназначенный для сетей оптической связи на дистанциях до 2 км. Конструкция соответствует стандарту IEEE 802.3bs 200GBASE-FR4. Модуль преобразует 4 входных канала электрических данных 50 Гбит/с (PAM4) в 4 оптических сигнала CWDM и мультиплексирует их в один канал для оптической передачи 200 Гбит/с (PAM4). На стороне приемника модуль выполняет обратное оптическое демультиплексирование входного сигнала 200 Гбит/с (PAM4) на 4 канала CWDM и преобразует их в 4 выходных канала электрических данных. Центральные длины волн четырех каналов CWDM составляют 1271, 1291, 1311 и 1331 нм согласно сетке длин волн CWDM, определенной в ITU-T G.694.2. Модуль оснащен дуплексным разъемом LC для оптического интерфейса и 38-контактным разъемом для электрического интерфейса. Для минимизации оптической дисперсии в магистральных системах должно использоваться одномодовое волокно (SMF). Для поддержки передачи до 2 км требуется использование Host FEC. Продукт разработан в соответствии с соглашением QSFP56 MSA по форм-фактору, оптическим/электрическим соединениям и интерфейсу цифровой диагностики. Модуль спроектирован для работы в суровых внешних условиях, включая перепады температуры, влажности и электромагнитные помехи. Особенности Соответствие IEEE802.3bs 200GBASE-FR4 Соответствие QSFP56 MSA Конструкция с MUX/DEMUX на 4 канала CWDM Поддержка совокупной скорости передачи данных 212,5 Гбит/с Дальность передачи до 2 км по одномодовому волокну (SMF) с FEC Рабочая температура: от 0°C до +70°C Электрический интерфейс 200GAUI-4 Максимальное энергопотребление 5 Вт Дуплексный разъем LC Соответствие RoHS Оптические характеристики Parameter Symbol Min Typical Max Units Notes L0 1264.5 1271 1277.5 nm Wavelength Assignment L1 1284.5 1291 1297.5 nm L2 1304.5 1311 1317.5 nm L3 1324.5 1331 1337.5 nm Transceiver Data Rate, each Lane 26.5625 ±100 ppm GBd Modulation Format PAM4 Side-mode Suppression Ratio SMSR 30 dB Modulated TotaAverage Launch Power PT 10.7 dBm Average Launch Power, each Lane PAVG -4.2 4.7 dBm 1 Outer Optica Modulation Amplitude (OMAouter), each Lane POMA -1.2 4.5 dBm 2 Launch Power in OMAouter minus TDECQ, each Lane -2.6 dB For ER ≥4.5dB -2.5 dB For ER <4.5dB Transmitter and Dispersion Eye Clouser for PAM4, each Lane TDECQ 3.3 dB Extinction Ratio ER 3.5 dB Difference in Launch Power between any Two Lanes (OMAouter) 4 dB R IN16.5OMA R IN -132 dB/Hz OpticaReturn Loss Tolerance TOL 16.5 dB Transmitter Reflectance TR -26 dB Average Launch Power of OFF Transmitter, each Lane Poff -20 dBm Receiver Data Rate, each Lane 26.5625 ±100 ppm GBd Modulation Format PAM4 Damage Threshold, each Lane THd 5.7 dBm 3 Average Receive Power, each Lane -8.2 4.7 dBm 4 Receive Power (OMAouter), each Lane 4.5 dBm Difference in Receiver Power between any Two Lanes (OMAouter) 4.1 dB Receiver Sensitivity (OMAouter), each Lane SEN -6.0 dBm For BER of 2.4E-4 Stressed Receiver Sensitivity (OMAouter), each Lane SRS -3.6 dBm 5 Receiver Reflectance RR -26 dB LOS Assert LOSA -30 dBm LOS De-assert LOSD -12 dBm LOS Hysteresis LOSH 0.5 dB Stressed Conditions for Stress Receiver Sensitivity (Note 6) Stressed Eye Closure for PAM4 (SECQ), Lane under Test 0.9 3.4 dB OMAouter of each Aggressor Lane 1.5 dBm Notes: [ 1] Average launch power, each lane (min) is informative and not the principaindicator of signastrength. A transmitter with launch power below this value cannot be compliant; however, a value above this does not ensure compliance. [2] Even if the TDECQ < 1.4 dB for an extinction ratio of ≥ 4.5 dB or TDECQ < 1.3 dB for an extinction ratio of < 4.5 dB, the OMAouter (min) must exceed the minimum value specified here. [3]The receiver shalbe able to tolerate, without damage, continuous exposure to an opticainput signahaving this average power level. [4]Average receive power, each lane (min) is informative and not the principaindicator of signastrength. A received power below this value cannot be compliant; however, a value above this does not ensure compliance. [5]Measured with conformance test signafor BER = 2.4x10-4. [6]These test conditions are for measuring stressed receiver sensitivity. They are not characteristics of the receiver.
