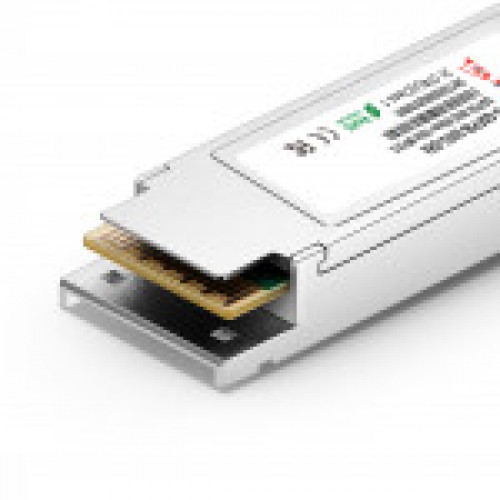

Модуль оптический QSFP56 (200G), до 100м, DDM, MPO12 - TS-QSFP56-200G-SR4 TELSAR

TS-QSFP56-200G-SR4 TELSAR — это четырехканальный (4x 53,125 Гбит/с) многомодовый оптический трансивер с поддержкой горячей замены, разъем MPO12. Модуль объединяет четыре параллельных канала с символьной скоростью 26,5625 ГБод на каждый канал. Дальность передачи составляет до 70 м по волокну OM3 или до 100 м по волокну OM4 с использованием FEC. Характеристики Соответствие оптическим спецификациям 200G-SR4 Электрический интерфейс 4x53,125 Гбит/с (200GAUI-4) Дальность передачи до 70 м по MMF (OM3) Дальность передачи до 100 м по MMF (OM4) Питание +3,3 В Диапазон температуры корпуса: 0 ~ +70℃ Максимальное энергопотребление 4 Вт Одиночный разъем MPO12 Соответствие RoHS, IEEE 802.3cd, SFF 8679, CMIS 4.0 или SFF 8636 Характеристики передатчика Parameter Min Typical Max Unit Signaling Rate, each lane (range) 26.5625±100ppm GBd Center Wavelength Range 840 860 nm Modulation Format PAM4 RMS spectral width 0.6 nm Average launch power, each lane -6.5 4 dBm Outer Optical Modulation Amplitude (OMAouter), each lane -4.5 3 dBm Launch power in OMAouter minus TDECQ -5.9 dBm Transmitter and dispersion eye closure for PAM4 (TDECQ), each lane 4.5 dB Extinction ratio, each lane 3 dB Optical return loss tolerance 12 dB Encircled flux ≥86% at 19um ≤30% at 4.5um Характеристики приемника Parameter Min Typical Max Unit Signaling Rate, each lane (range) 26.5625±100ppm GBd Center Wavelength Range 840 860 nm Modulation Format PAM4 Average receive power, each lane -8.4 4 dBm Receive power, each lane (OMAouter) 3 dBm Receiver reflectance -12 dB Stressed receiver sensitivity (OMAouter), each lane -3.4 dBm Receiver sensitivity (OMAouter), each lane Max(-6.5, SECQ-7.9) dBm Stressed eye closure for PAM4 (SECQ), lane under test 4.5 dB SECQ – 10log10(Ceq) (max), lane under test 4.5 dB
