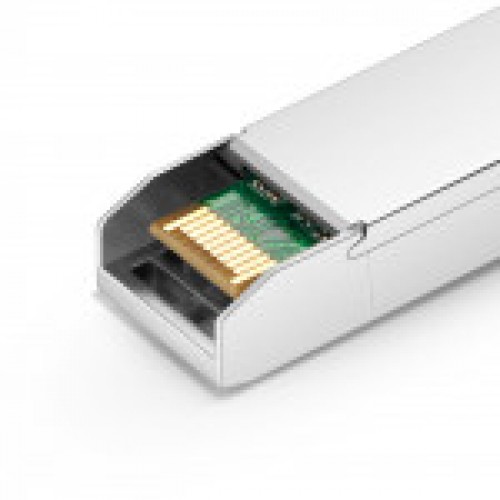

Модуль оптический SFP+ (10G), до 40км, DDM, LC/LC - TS-SFP+-10G-SM-ER-40 TELSAR

Оптический трансивер TS-SFP+-10G-SM-ER-40 TELSAR (SFP+ 10 Гбит/с с рабочей длиной волны 1310 нм) на базе DFB-лазера предназначен для приема и передачи оптических данных по одномодовому волокну (SMF) на расстояние до 40 км. Электрический интерфейс модуля SFP+ 40km соответствует спецификациям SFI. Входное сопротивление передатчика и выходное сопротивление приемника составляют 100 Ом (дифференциальное). Линии данных имеют внутреннюю гальваническую развязку по переменному току (AC-coupled). Модуль обеспечивает дифференциальное согласование и снижает преобразование дифференциального сигнала в синфазный. Это гарантирует качественное согласование сигналов и низкий уровень электромагнитных помех (EMI. Поддержка скоростей передачи данных от 1,25 Гбит/с до 11,3 Гбит/с Оптический интерфейс соответствует стандарту IEEE 802.3ae Электрический интерфейс соответствует спецификации SFF-8431 Возможность «горячей» замены Передатчик на базе DFB-лазера 1310 нм, PIN-фотодетектор Рабочий диапазон температур корпуса: от -5 до +70 °C Низкое энергопотребление Применяется для соединений по одномодовому волокну (SMF) протяженностью до 40 км Полностью металлический корпус для защиты от электромагнитных помех (EMI) Модернизированное встроенное ПО позволяет сохранять в памяти трансивера информацию о шифровании клиентской системы Соответствие директиве RoHS 6 (без содержания свинца) Absolute maximum rating These values represent the damage threshold of the module. Stress in excess of any of the individual Absolute Maximum Ratings can cause immediate catastrophic damage to the module even if all other parameters are within Recommended Operating Conditions. Parameters Symbol Min. Max. Unit Power Supply Voltage V CC 0 +3.6 V Storage Temperature Tc -40 +85 C Operating Case Temperature Tc -5 +70 C Relative Humidity RH 5 95 % RX Input Average Power Pmax - 0 dBm Recommended operating environment Recommended Operating Environment specifies parameters for which the electrical and optical characteristics hold unless otherwise noted. Parameter Symbol Min. Typical Max Unit Power Supply Voltage V CC 3.135 3.300 3.465 V Operating Case Temperature T C 0 25 70 C Low Speed Characteristics Parameter Symbol Min. Typical Max Unit Power Consumption 1 W TX_Fault,RX_LOS VOL 0 0.4 V VOH Host_Vcc-0.5 Host_Vcc+0.3 V TX_DIS VIL -0.3 0.8 V VIH 2.0 VCCT+0.3 V RS0,RS1 VIL -0.3 0.8 V VIH 2.0 VCCT+0.3 V Optical characteristics The following optical characteristics are defined over the Recommended Operating Environment unless otherwise specified. Parameter Unit Values Operating Reach m 40km Transmit Center wavelength (range) nm 1260 -1355 Side Mode Suppression Ratio (min) dB 30 Launched power – maximum dBm +0.5 – minimum dBm -8.2 Notes1 - OMA dBm -5.2 - OMA-TDP (min) dBm -6.2 Transmitter and dispersion penalty dB 0 Notes4 Average launch power of OFF transmitter (max) dBm -30 Extinction ratio (min) dB 3.5 Notes2 RIN12 OMA (max) dB/Hz -128 Optical Return Loss Tolerance (min) dB 12 Receiver Center wavelength (range) nm 1260~1610nm Receive overload (max) in average power1 dBm 0.5 Receive sensitivity (min) in average power1 dBm -14.4 Notes3 Receiver sensitivity (max) in OMA (footnote 2) dBm -12.6 Notes3 Receiver Reflectance (max) dB -12 Stressed receiver sensitivity (max) in OMA2 dBm -10.3 Vertical eye closure penalty (min)3 dB 2.2 Stressed eye jitter (min)2 UIp-p 0.7 Receive electrical 3dB upper cutoff frequency (max) GHz 12.3 Receiver power (damage, Max) dBm 1.5 Notes: 1. The optical power is launched into SMF 2. Measured with a PRBS 231-1 test pattern@10.3125Gbps 3. Measured with a PRBS 231-1 test pattern@10.3125Gbps BER≤10-12 4. In G.652 and G.655(NDSF) Electrical characteristics The following electrical characteristics are defined over the Recommended Operating Environment unless otherwise specified. Parameter Symbol Min. Typical Max Unit Notes Data Rate 1.250 10.3125 11.3 Gbps Power Consumption - 1000 mW Transmitter Single Ended Output Voltage Tolerance -0.3 - 4.0 V C common mode voltage tolerance 15 - - mV Tx Input Diff Voltage VI 400 1600 mV Tx Fault VoL -0.3 0.4 V At 0.7mA Data Dependent Input Jitter DDJ 0.10 UI Data Input Total Jitter TJ 0.28 UI Receiver Single Ended Output Voltage Tolerance -0.3 - 4.0 V Rx Output Diff Voltage Vo 300 850 mV Rx Output Rise and Fall Time Tr/Tf 30 ps 20% to 80% Total Jitter TJ 0.70 UI Deterministic Jitter DJ 0.42 UI
