Модуль оптический SFP+ (10G) промышленный, до 2км, DDM, LC/LC - TS-SFP+-10G-I-SM-LR-02 TELSAR

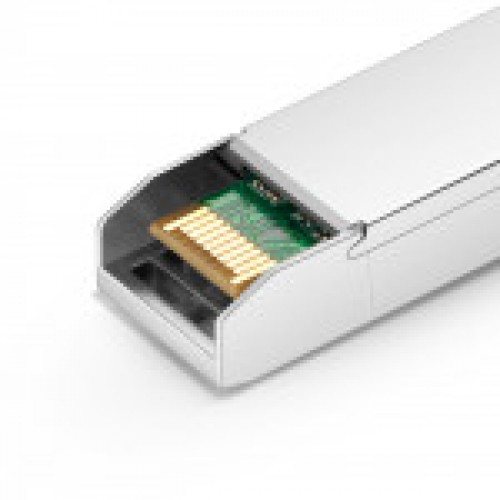

Оптический промышленный модуль TS-SFP+-10G-I-SM-LR-02 TELSAR форм-фактора SFP+ предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 11,3 Гбит/с на максимальную дальность до 2км. Рабочая длина волны 1310нм, оптический бюджет 9дБ, тип лазера: DFB. Модуль оснащен дуплексным разъемом LC/LC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени. Соответствует стандартам IEEE 802.3ae, SFF-8431, требованиям RoHS и SFP Multi-Source Agreement (MSA). Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Особенности: Промышленный Скорость передачи данных до 11,3 Гбит/с Тип модуля: Двухволоконный LC/LC Мощность передатчика: -4 ~ 1 дБм Чувствительность приемника: -15 дБм 1310нм, DFB-лазер Соответствует IEEE 802.3ae и SFF-8431 Цифровой диагностический мониторинг (DDM) Передача до 2км с волокном SMF Соответствует требованиям RoHS Питание: 3,3В Диапазон рабочих температур: -40…+85 °C Absolute Maximum Ratings Parameter Symbol Min. Typical Max. Unit Storage Temperature TS -40 +85 °C Case Operating Temperature TA 0 70 °C Supply Voltage VCC -0.5 4 V Relative Humidity RH 0 85 % Industrial Tc -40 +85 °C Commercial Tc 0 70 °C Electrical Characteristics (Condition: Ta=TOP) Parameter Symbol Min. Typica l Max. Unit Note Supply Voltage Vcc 3.135 3.465 V Supply Current Icc 350 mA Power Consumption P 1.5 W Transmitter Section: Input differential impedance Rin 100 Ω 1 Tx Input Single Ended DC Voltage Tolerance (Ref VeeT) V -0.3 4 V Differential input voltage swing Vin,pp 180 700 mV 2 Transmit Disable Voltage VD 2 Vcc V 3 Transmit Enable Voltage VEN Vee Vee+0.8 V Receiver Section: Single Ended Output Voltage Tolerance V -0.3 4 V Rx Output Diff Voltage Vo 300 850 mV Rx Output Rise and Fall Time Tr/Tf 30 ps 4 LOS Fault VLOS fault 2 VccHOST V 5 LOS Normal VLOS norm Vee Vee+0.8 V 5 Note: Connected directly to TX data input pins. AC coupling from pins into laser driver IC. Per SFF-8431 Rev 3.0 Into 100 ohms differential termination. 20% ～80% LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V. Optical Characteristics (Condition: Ta=TOP) Parameter Symbol Min. Typical Max. Unit Note Transmitter Section: Center Wavelength λt 1290 1310 1330 nm spectral width △λ 1 nm Average Optical Power Pavg -4 1 dBm 1 Laser Off Power Poff -30 dBm Extinction Ratio ER 3.5 dB Transmitter DispersionPenalty TDP 3.2 dB 2 Relative Intensity Noise Rin -128 dB/Hz 3 Optical Return Loss Tolerance 20 dB Receiver Section: Center Wavelength λr 1290 1330 nm Receiver Sensitivity Sen -15 dBm 4 Los Assert LOSA -28 dBm Los De-assert LOSD -16 dBm Los Hysteresis LOSH 0.5 dB Overload Sat 0.5 dBm 5 Receiver Reflectance Rrx -12 dB Note Average power figures are informative only, per IEEE802.3ae. TWDP figure requires the host board to be SFF-8431compliant. TWDP is calculated using the Matlab code provided in clause 68.6.6.2 of IEEE802.3ae. 12dB reflection. Conditions of stressed receiver tests per IEEE802.3ae. CSRS testing requires the host board to be SFF-8431 compliant. Receiver overload specified in OMA and under the worst comprehensive stressed condition. Timing Characteristics Parameter Symbol Min. Typical Max. Unit TX_Disable Assert Time t_off 10 us TX_Disable Negate Time t on 1 ms Time to Initialize Include Reset of TX_FAULT t_int 300 ms TX_FAULT from Fault to Assertion t_fault 100 us TX_Disable Time to Start Reset t reset 10 us Receiver Loss of Signal Assert Time TA,RX_LOS 100 us Receiver Loss of Signal Deassert Time Td,RX_LOS 100 us Rate-Select Chage Time t_ratesel 10 us Serial ID Clock Time t_serial-clock 100 kHz
