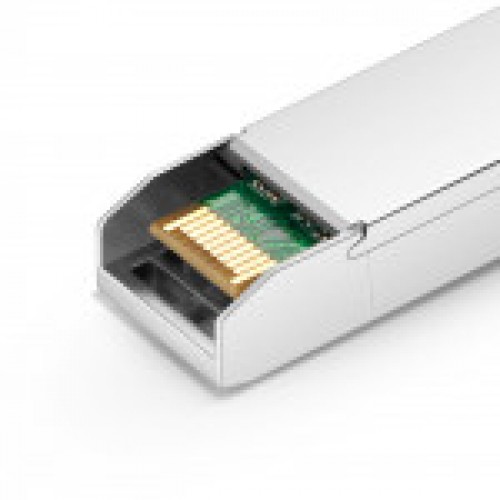

Модуль оптический SFP+ (10G) промышленный, до 40км, DDM, LC/LC - TS-SFP+-10G-I-SM-ER-40 TELSAR

Трансивер TS-SFP+-10G-I-SM-ER-40 TELSAR представляют собой модуль малого форм-фактора SFP+, разработанные для использования в 10-гигабитных мультискоростных линиях связи протяженностью до 40 км по одномодовому волокну G.652. Соответствуют стандартам SFF-8431, SFF-8432 и спецификации 10GBASE-ER/EW, поддерживают протоколы Fibre Channel 4x, 8x и 10x. Функции цифровой диагностики (DDM) доступны через 2-проводной последовательный интерфейс, как определено в SFF-8472. Высокопроизводительный передатчик EML 1550 нм и высокочувствительный приемник PIN обеспечивают превосходные характеристики в сетях Ethernet на линиях связи длиной до 40 км. Трансиверы полностью соответствуют директиве RoHS 2011/65/EU. Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Промышленный Поддержка мультипротокольного режима на скоростях от 8,5 Гбит/с до 11,3 Гбит/с Форм-фактор SFP+ с возможностью «горячей» замены Охлаждаемый оптический передатчик на базе EML-лазера 1550 нм Приемник типа PIN Дуплексный оптический разъем LC Дальность передачи до 40 км по одномодовому волокну (SMF) 9/125 мкм Питание от одного источника +3,3 В Соответствие стандартам SFF-8431, SFF-8432 и IEEE 802.3ae Низкое энергопотребление (типичное значение менее 1,8 Вт) Доступны версии с промышленным, расширенным и коммерческим диапазоном рабочих температур корпуса: от -40 °C до +85 °C / от -5 °C до +85 °C / от 0 °C до +70 °C соответственно Соответствие директиве RoHS Absolute Maximum Ratings Parameter Symbol Min. Typical Max. Unit Storage Temperature TS -40 +85 °C Supply Voltage VCC -0.5 4 V Relative Humidity RH 0 85 % Industrial TC -40 +85 °C Commercial TC 0 70 °C Electrical Characteristics (TOP = Tc, VCC = 3.135 to 3.465 Volts) Parameter Symbol Min. Typical Max. Unit Note Supply Voltage Vcc 3.14 3.30 3.47 V Supply Current Icc 550 mA Inrush Current Isurge Icc+30 mA Maximum Power Pmax 1.8 W Transmitter Section: Input differential impedance Rin 100 □Ω 1 Single ended data input swing Vin PP 180 700 mVp-p 2 Transmit Disable Voltage VD 2 Vcc V 3 Transmit Enable Voltage VEN Vee Vee+ 0.8 V Transmit Disable Assert Time Tdessert 10 us Receiver Section: Rx Output Diff Voltage Vo 300 850 mV 3 Data output rise time tr 30 ps 4 Data output fall time tf 30 ps 4 LOS Fault Vlosfault 2 VCC_host V 5 LOS Normal Vlos norm Vee Vee+0.8 V 5 Note: Connected directly to TX data input pins. AC coupling from pins into laser driver IC. Per SFF-8431 Rev 3.0 Into 100 ohms differential termination. 20%～80% LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V. Optical Parameters(TOP = Tc, VCC = 3.135 to 3.465Volts) Parameter Symbol Min. Typical Max. Unit Note Transmitter Section: Center Wavelength λc 1530 1550 1570 nm Spectral Width △λ 0.3 nm Side Mode Suppression Ratio SMSR 30 dB Optical Output Power Pout -1 3 dBm Optical Power OMA POMA -2.1 dBm Optical Rise/Fall Time tr / tf 260 ps Laser Off Power Poff -30 dBm Extinction Ratio ER 6 dB Transmitter Dispersion Penalty TDP 3.0 dB 2 Relative Intensity Noise RIN -128 dB/Hz 3 Optical Return Loss Tolerance 21 dB Eye Mask for Optical Output Compliant with IEEE802.3 z (class 1 laser safety) Receiver Section: Optical Input Wavelength □ 1530 1570 nm Receiver Overload Pol -1 dBm 5 RX Sensitivity Sen -15 dBm 4 Stressed Sensitivity (OMA) SenST dBm 4 RX_LOS Assert LOS A -30 dBm RX_LOS Deassert LOS D -16 dBm RX_LOS Hysteresis LOS H 0.5 dB Receiver Reflectance Rrx -26 dB Note: Average power figures are informative only, per IEEE802.3ae. TWDP figure requires the host board to be SFF-8431compliant. TWDP is calculated using the Matlab code provided in clause 68.6.6.2 of IEEE802.3ae. 12dB reflection. Conditions of stressed receiver tests per IEEE802.3ae. CSRS testing requires the host board to be SFF-8431 compliant. Receiver overload specified in OMA and under the worst comprehensive stressed condition.
