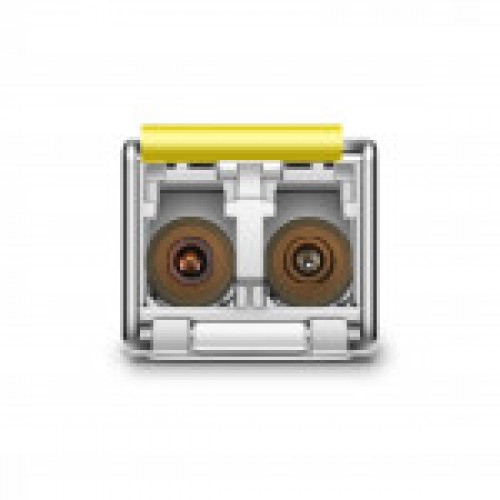

Модуль оптический SFP (1G), до 40км, DDM, LC/LC - TS-SFP-1G-SM-EX-40 TELSAR

TS-SFP-1G-SM-EX-40 TELSAR представляет собой высокопроизводительный SFP модуль, поддерживающий двойную скорость передачи данных 1,25 Гбит/с / 1,0625 Гбит/с и обеспечивающие дальность передачи до 40 км по одномодовому (SMF) волокну. Трансивер состоит из трех основных компонентов: лазерного передатчика на базе FP-лазера, PIN-фотодиода со встроенным трансимпедансным предусилителем (TIA) и управляющего микроконтроллера (MCU). Модуль полностью соответствуют требованиям безопасности лазеров Класса I. Совместим со спецификацией SFP Multi-Source Agreement (MSA) и стандартом SFF-8472. Поддержка двойной скорости передачи данных: 1,25 Гбит/с / 1,063 Гбит/с • FP-лазера 1310 нм и PIN-фотодетектор для передачи данных до 40 км • Полное соответствие стандартам SFP MSA и SFF-8472 Дуплексный оптический разъем LC • Функция цифрового мониторинга параметров (DDM): с внутренней или внешней калибровкой • Совместимость со стандартом SONET OC-24-LR-1 • Соответствие экологическим директивам RoHS • Питание от одного источника +3,3 В • Рабочий диапазон температур корпуса:): от -0 до +70 °C 4、Absolute Maximum Ratings Table 1 - Absolute Maximum Ratings Parameter Symbol Min Max Unit Supply Voltage Vcc -0.5 4.5 V Storage Temperature Ts 0 +70 °C Operating Humidity - 5 85 % 5、Recommended Operating Conditions Table 2 - Recommended Operating Conditions Parameter Symbol Min Typical Max Unit Operating Case Temperature Standard Tc 0 +70 °C Industrial -40 +85 °C Power Supply Voltage Vcc 3.13 3.3 3.47 V Power Supply Current Icc 300 mA Data Rate 1.25 Gbps 6、Optical and Electrical Characteristics Table 3 - Optical and Electrical Characteristics Parameter Symbol Min Typical Max Unit Notes Transmitter Centre Wavelength λc 1260 1310 1360 nm Spectral Width (RMS) σ 4 nm Average Output Power Pout -9 -3 dBm 1 Extinction Ratio ER 9 dB Optical Rise/Fall Time (20%~80%) t r /t f 0.26 ns Data Input Swing Differential V IN 400 1800 mV 2 Input Differential Impedance Z IN 90 100 110 Ω TX Disable Disable 2.0 Vcc V Enable 0 0.8 V TX Fault Fault 2.0 Vcc V Normal 0 0.8 V Receiver Centre Wavelength λc 1260 1580 nm Receiver Sensitivity -19 dBm 3 Receiver Overload -3 dBm 3 LOS De-Assert LOS D -24 dBm LOS Assert LOS A -35 dBm LOS Hysteresis 1 4 dB Data Output Swing Differential Vout 400 1800 mV 4 LOS High 2.0 Vcc V Low 0.8 V Notes: The optical power is launched into PECL input, internally AC-coupled and Measured with a PRBS 27-1 test pattern @1250Mbps, BER ≤1×10-12. Internally AC-coupled. 7、Timing and Electrical Table 4 - Timing and Electrical Parameter Symbol Min Typical Max Unit Tx Disable Negate Time t_on 1 ms Tx Disable Assert Time t_off 10 µs Time To Initialize, including Reset of Tx Fault t_init 300 ms Tx Fault Assert Time t_fault 100 µs Tx Disable To Reset t_reset 10 µs LOS Assert Time t_loss_on 100 µs LOS De-assert Time t_loss_off 100 µs Serial ID Clock Rate f_serial_clo ck 400 KHz MOD_DEF (0:2)-High V H 2 Vcc V MOD_DEF (0:2)-Low V L 0.8 V 8、Diagnostics Table 5 – Diagnostics Specification Parameter Range Unit Accuracy Calibration Temperature 0 to +70 °C ±3°C Internal / External -40 to +85 Voltage 3.0 to 3.6 V ±3% Internal / External Bias Current 0 to 100 mA ±10% Internal / External TX Power -14 to -8 dBm ±3dB Internal / External RX Power -28 to -3 dBm ±3dB Internal / External
