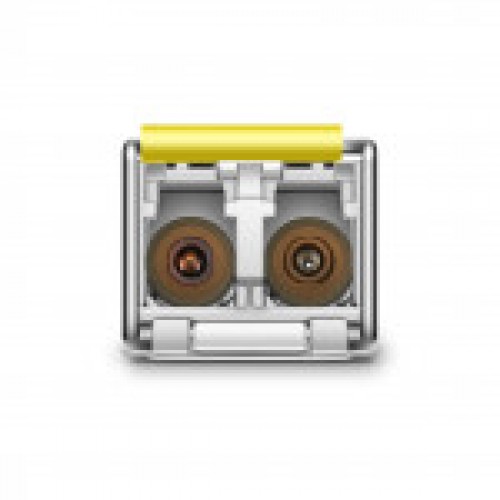

Модуль оптический SFP (1G) промышленный, до 80км, DDM, LC/LC - TS-SFP-1G-I-SM-ZX-80 TELSAR

Оптический промышленный модуль TS -SFP -1G -I -SM -ZX -80 TELSAR форм-фактора SFP предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 1,25 Гбит/с на максимальную дальность до 80км. Рабочая длина волны 1550нм, оптический бюджет 26дБ, тип лазера: DFB. Модуль оснащен дуплексным разъемом LC/LC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени. Прошивка: CISCO Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Особенности: Промышленный Скорость передачи данных 1,25 Гбит/с Поддержка горячей щамены Тип модуля: Двухволоконный LC/LC Мощность передатчика: 0 ~ 5 дБм Чувствительность приемника: -26 дБм 1550нм, DFB-лазер и приемник с высокочувствительным трансимпедансным усилителем (TIA) Соответствует стандартам SFP MSA и SFF-8472 с дуплексным LC-разъемом Цифровой диагностический мониторинг (DDM) Передача до 80км с волокном 9/125мкм SMF Соответствует требованиям RoHS Питание: 3,3В Диапазон рабочих температур: -40+85°С Absolute Maximum Ratings Parameter Symbol Min. Typical Max. Unit Storage Temperature TS -40 +85 °C Supply Voltage VCC -0.5 4 V Relative Humidity RH 0 85 % Recommended Operating Environment: Parameter Symbol Min. Typical Max. Unit Case operating Temperature Industrial TC -40 +85 °C Extended Commercial 0 70 Electrical Characteristics (TOP = Tc, VCC = 3.135 to 3.465 Volts) Parameter Symbol Min. Typical Max. Unit Note Supply Voltage Vcc 3.14 3.30 3.47 V Supply Current Icc 300 mA Inrush Current Isurge Icc+30 mA Maximum Power Pmax 1.0 W Transmitter Section: Input differential impedance Rin 90 100 110 □ □ Single ended data input swing Vin PP 200 1200 mVp-p Transmit Disable Voltage VD Vcc – 1.3 Vcc V 2 Transmit Enable Voltage VEN Vee Vee+ 0.8 V Transmit Disable Assert Time Tdessert 10 us Receiver Section: Single ended data output swing Vout,pp 300 1000 mv 3 Data output rise time tr 260 ps 4 Data output fall time tf 260 ps 4 LOS Fault Vlosfault Vcc – 0.5 VCC_host V 5 LOS Normal Vlos norm Vee Vee+0.5 V 5 Power Supply Rejection PSR 100 mVpp 6 Deterministic Jitter Contribution RXΔDJ 51.7 ps Total Jitter Contribution RXΔTJ 122.4 ps Note: AC coupled. Or open circuit. Into 100 ohm differential termination. LOS is LVTTL. Logic 0 indicates normal operation; logic 1 indicates no signal detected. All transceiver specifications are compliant with a power supply sinusoidal modulation of 20 Hz to 1.5MHz up to specified value applied through the power supply filtering network shown on page 23 of the Small Form-factor Pluggable (SFP) Transceiver Multi-Source Agreement (MSA), September 14, 2000. Optical Parameters(TOP = Tc, VCC = 3.135 to 3.465 Volts) Parameter Symbol Min. Typical Max. Unit Note Transmitter Section: Center Wavelength λc 1530 1550 1570 nm Spectral Width(-20dB) σ 1 nm Side Mode Suppression Ratio SMSR dB Optical Output Power Pout 0 5 dBm 1 Optical Rise/Fall Time tr / tf 260 ps 2 Extinction Ratio ER 9 dB Deterministic Jitter Contribution TXΔDJ 56.5 ps Total Jitter Contribution TXΔTJ 119 ps Eye Mask for Optical Output Compliant with IEEE802.3 z (class 1 laser safety) Receiver Section: Optical Input Wavelength □ 1530 1570 nm Receiver Overload Pol -3 dBm 4 RX Sensitivity Sen -26 dBm 4 RX_LOS Assert LOS A -38 dBm RX_LOS Deassert LOS D -27 dBm RX_LOS Hysteresis LOS H 0.5 dB General Specifications Data Rate BR 1250 Mb/s Bit Error Rate BER 10-12 Max. Supported Link Length on 9/125μm SMF@1.25G LMAX 80 km Total System Budget LB 22 dB Note The optical power is launched into SMF. 20-80%. Jitter measurements taken using Agilent OMNIBERT 718 in accordance with GR-253. Measured with PRBS 27-1 at 10-12BER
