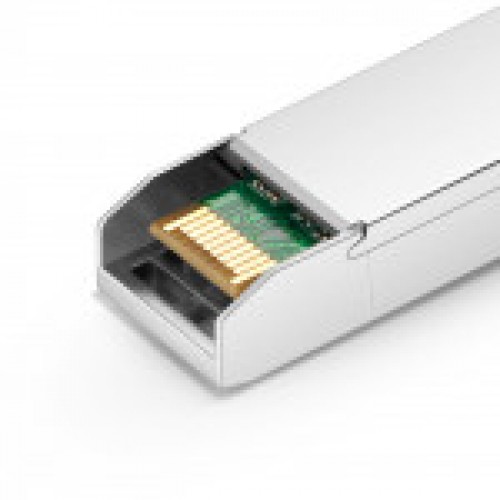

Модуль оптический SFP28 (25G), до 20км, DDM, LC/LC - TS-SFP28-25G-SM-LR-20 TELSAR

TS-SFP28-25G-SM-LR-20 TELSAR — это высокопроизводительный модуль, поддерживающий скорость передачи данных от 24,3 до 26,5 Гбит/с и дальность передачи до 20 км по одномодовому (SM) волокну. Трансивер состоит из двух секций: передающая DFB-лазер и приемная из PIN-фотодиода. Модуль поддерживает «горячую» замену и оснащен 20-контактным разъемом. Высокоскоростной электрический интерфейс основан на логике низкого напряжения с номинальным дифференциальным сопротивлением 100 Ом и переменной связью (AC coupled) внутри модуля. Скорость передачи данных от 24,3 Гбит/с до 26,5 Гбит/с Дальность передачи до 20 км по одномодовому волокну (SMF) Передатчик на базе DFB-лазера и приемник на базе PIN-фотодиода Металлический корпус для снижения уровня электромагнитных помех (EMI) 2-проводной интерфейс со встроенной функцией цифровой диагностики (DDM) Соответствие спецификациям стандарта SFF-8472 Соответствие спецификации SFP+ MSA, оптический разъем LC Питание от одного источника 3,3 В, энергопотребление менее 1,2 Вт Диапазон рабочих температур: от 0 °C до +70 °C Absolute Maximum Ratings Parameter Symbol Min. Typical Max. Unit Storage Temperature TS -40 +85 °C Case Operating Temperature TA 0 70 °C Maximum Supply Voltage VCC 0 3.6 V Relative Humidity RH 5 85 % Industrial TC -40 85 °C Commercial TC 0 70 °C General Specification Parameter Symbol Min. Typical Max. Unit Bit Rate BR 25.78 Gb/s Bit Error Ratio BER 5E (-5) Supply Voltage VCC -0.5 3.6 V Electrical Characteristics (Condition: Ta=TOP) Parameter Symbol Min. Typical Max. Unit Note Supply Voltage Vcc 3.14 3.3 3.47 V Supply Current Icc 300 mA Transmitter Section: Input differential impedance Rin 100 Ω 1 Differential input voltage swing Vin,pp 180 450 mV 2 Transmit Disable Voltage VD 2 Vcc V 3 Transmit Enable Voltage VEN Vee Vee+0.8 V Receiver Section: Single Ended Output Voltage Tolerance V -0.3 4 V Rx Output Diff Voltage Vo 180 425 mV Rx Output Rise and Fall Time Tr/Tf 30 ps 4 LOS Fault VLOS fault 2 VccHOST V 5 LOS Normal VLOS norm Vee Vee+0.8 V 5 Note: Connected directly to TX data input pins. AC coupling from pins into laser driver IC. Compliant with MSA SFP+ Specification SFF-8432 Into 100 ohms differential termination. 20%～80% LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V. Optical Characteristics (Condition: Ta=TOP) Parameter Symbol Min. Typical Max. Unit Note Transmitter Section: Center Wavelength λt 1295 1310 1325 nm Spectral Width (-20dB) σ 1 nm Average Optical Power Pavg 0 5 dBm 1 Extinction Ratio ER 3.5 dB Receiver Section: Wavelength Range λr 1295 1325 nm Receiver Sensitivity Sen -13.3 dBm Los Assert LOSA -30 dBm Los De-assert LOSD -14 dBm Los Hysteresis LOSH 0.5 4 dB Note: Class 1 Laser Safety per FDA/CDRH and IEC-825-1 regulations. Measured with a PRBS 2 -1 test pattern, @25.78Gb/s, BER @5*10-5 . Timing Characteristics Parameter Symbol Min. Typical Max. Unit TX_Disable Assert Time t_off 10 us TX_Disable Negate Time t on 1 ms Time to Initialize Include Reset of TX_FAULT t_int 300 ms TX_FAULT from Fault to Assertion t_fault 100 us TX_Disable Time to Start Reset t reset 10 us Receiver Loss of Signal Assert Time TA,RX_LOS 100 us Receiver Loss of Signal Deassert Time Td,RX_LOS 100 us Rate-Select Chage Time t_ratesel 10 us Serial ID Clock Time t_serial-clock 100 400 kHz MOD_DEF (0:2)-High VH 2 Vcc V MOD_DEF (0:2)-Low VL 0.8 V
