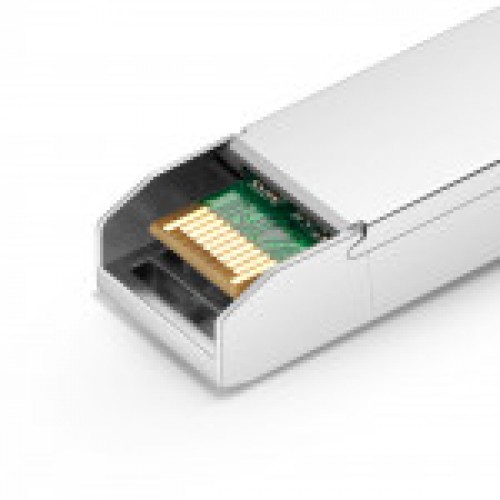

Модуль оптический SFP28 (25G), до 2км, DDM, LC/LC - TS-SFP28-25G-SM-LR-2 TELSAR

TS-SFP28-25G-SM-LR-2 TELSAR это высокопроизводительный модуль, поддерживающий скорость передачи данных до 25,78 Гбит/с и дальность передачи до 2 км. Трансивер состоит из двух секций: передающая секция включает в себя лазер 1310 нм, драйвер и схему восстановления тактовой частоты и данных (CDR). Приемная секция состоит из высокочувствительного PIN-фотодиода, интегрированного с предварительным трансимпедансным усилителем (TIA), ограничивающим усилителем и CDR. Модуль поддерживает «горячую» замену и оснащен 20-контактным разъемом. Высокоскоростной электрический интерфейс основан на логике низкого напряжения с номинальным дифференциальным сопротивлением 100 Ом и переменной связью (AC coupled) внутри модуля. Скорость передачи данных до 25,78 Гбит/с Дальность передачи до 2 км Высокочувствительный PIN-фотодиод и трансимпедансный предусилитель (TIA) Дуплексный оптический разъем LC 20-контактный разъем с возможностью «горячей» замены Низкое энергопотребление менее 1,2 Вт Широкий диапазон рабочих температур корпуса: от 0 до +70 °C Питание от одного источника +3,3 В ±5% Полное соответствие стандарту SFF-8472 Полное соответствие экологическим директивам RoHS Table 1: Transceiver pin descriptions Pin Number Symbol Name Description 1,17,20 VeeT Transmitter Signal Ground These pins should be connected to signal ground on the host board. 2 TX Fault Transmitter Fault Out (OC) Logic “1” Output = Laser Fault (Laser off before t_fault) Logic “0” Output = Normal Operation This pin is open collector compatible, and should be pulled up to Host Vcc with a 10kΩ resistor. 3 TX Disable Transmitter Disable In (LVTTL) Logic “1” Input (or no connection) = Laser off Logic “0” Input = Laser on This pin is internally pulled up to VccT with a 10 kΩ resistor. 4 SDA Module Definition Identifiers Serial ID with SFF 8472 Diagnostics Module Definition pins should be pulled up to Host Vcc with 10 kΩ resistors. 5 SCL 6 MOD-ABS 7 RS0 Receiver Rate Select (LVTTL) Transmitter Rate Select (LVTTL) These pins have an internal 30kΩ pull-down to ground. A signal on either of these pins will not affect module performance. 9 RS1 8 LOS Loss of Signal Out (OC) Sufficient optical signal for potential BER < 1x10-12 = Logic “0” Insufficient optical signal for potential BER < 1x10-12 = Logic “1” This pin is open collector compatible, and should be pulled up to Host Vcc with a 10kΩ resistor. 10,11,14 VeeR Receiver Signal Ground These pins should be connected to signal ground on the host board. 12 RD- Receiver Negative DATA Out (CML) Light on = Logic “0” Output Receiver DATA output is internally AC coupled and series terminated with a 50Ω resistor. 13 RD+ Receiver Positive DATA Out (CML) Light on = Logic “1” Output Receiver DATA output is internally AC coupled and series terminated with a 50Ω resistor. 15 VccR Receiver Power Supply This pin should be connected to a filtered +3.3V power supply on the host board. See Figure 3.Recommended power supply filter 16 VccT Transmitter Power Supply This pin should be connected to a filtered +3.3V power supply on the host board. See Figure 3.Recommended power supply filter 18 TD+ Transmitter Positive DATA In (CML) Logic “1” Input = Light on Transmitter DATA inputs are internally AC coupled and terminated with a differential 100Ω resistor. 19 TD- Transmitter Negative DATA In (CML) Logic “0” Input = Light on Transmitter DATA inputs are internally AC coupled and terminated with a differential 100Ω resistor. Absolute Maximum Ratings Recommended Operating Conditions Parameter Symbol Unit Min Typ Max Operating Case Temperature Range Tc oC 0 70 Power Supply Voltage Vcc V 3.14 3.3 3.46 Bit Rate BR Gb/s 25.78 Bit Error Ratio BER 5*10-5 Max Supported Link Length L Km 02 Electric Ports Definition Parameter Symbol Unit Min Typ Max Note Supply Voltage VCC V 3.14 3.3 3.46 Power consumption P mW 1200 Transmitter Input Differential Impedance RIN Ω 100 Single-ended Data Input Swing VIN mVp-p 90 450 Transmit Disable Voltage VDIS V 2 VCCHOST Transmit Enable Voltage VEN V VEE VEE+0.8 Transmit Fault Assert Voltage VFA V 2 VCCHOST Transmit Fault De-Assert Voltage VFDA V VEE VEE+0.4 Receiver Single-ended Data Output Swing VOD mVp-p 200 450 LOS Fault VLOSFT V 2 VCCHOST LOS Normal VLOSNR V VEE VEE+0.4 Optical Characteristics (Tc=0 to 70 oC and Vcc= 3.14 to 3.46V) Parameter Symbol Unit Min Typ Max Note Nominal Wavelength λ nm 1290 1310 1330 Output Power Pav dBm -2 4 Spectral Width (-20dB) σ nm 1 Extinction Ratio ER dB 3.5 Side Mode Suppression Ratio SMSR dB 30 Average Launch Power of OFF Transmitter POFF dBm -30 Center Wavelength λC nm 1260 1360 Receiver Sensitivity RSENSE dBm -13.3 1 Receiver Overload Pmax dBm 0.2 Optical Return Loss dB -26 LOS Assert LOSA dBm -30 LOS De-Assert LOS LOSD dBm -17 LOS Hysteresis dB 0.5 Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 and BER better than or equal to 5E-5;
