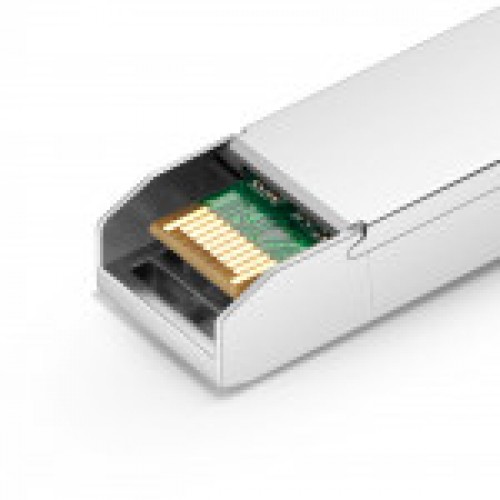

Модуль оптический SFP28 (25G), до 300м, DDM, LC/LC - TS-SFP28-25G-MM-ESR TELSAR

TS-SFP28-25G-MM-ESR TELSAR п редставляет собой одноканальный модуль SFP28, предназначенный для сетей 25 Gigabit Ethernet и приложений Infiniband EDR. Это высокопроизводительный трансивер для передачи данных на короткие расстояния и межсоединения оборудования, работающий на скорости 25,78125 Гбит/с. Модуль обеспечивает дальность передачи до 300 метров по многомодовому волокну OM3 или до 400 метров по волокну OM4 на длине волны 850 нм. Электрический интерфейс использует 20-контактный ножевой разъем. Оптический интерфейс оснащен дуплексным разъемом LC/LC. Форм-фактор SFP28 с возможностью «горячей» замены Поддержка скорости передачи данных 25 Гбит/с Максимальная дальность связи до 300 м по многомодовому волокну OM3 и до 400 м по волокну OM4 Передатчик на базе VCSEL-лазера 850 нм и приемник на базе PIN-фотодиода Встроенные схемы восстановления тактовой частоты и данных (CDR) в каналах передатчика и приемника Дуплексный оптический разъем LC/LC Питание от одного источника 3,3 В Энергопотребление менее 1 Вт Функции цифровой диагностики (DDM) доступны через интерфейс I2C Полное соответствие директиве RoHS-6 Диапазон рабочих температур корпуса: от 0 °C до 70 °C 5 、 Absolute Maximum Ratings Table 1 - Absolute Maximum Ratings Parameter Symbol Min Max Unit Supply Voltage Vcc -0.5 3.6 V Storage Temperature Ts -40 +85 °C Operating Humidity - 5 85 % 6 、 Recommended Operating Conditions Table 2 - Recommended Operating Conditions Parameter Symbol Min Typical Max Unit Operating Case Temperature Commercial Tc 0 +70 °C Power Supply Voltage Vcc 3.13 3.3 3.47 V Power Supply Current Icc 300 mA Fiber Length on 50/125μm high-bandwidth (OM3) MMF 70 m Fiber Length on 50/125μm high-bandwidth (OM4) MMF 100 m 7 、 Optical and Electrical Characteristics Table 3 - Optical and Electrical Characteristics Parameter Symbol Min Typical Max Unit Notes Transmitter Data rate BR 25.78 Gbps Centre Wavelength λc 840 850 860 nm Spectral Width (-20dB) σ 0.6 nm Average Output Power Pavg -8.4 2.4 dBm Optical Power OMA P OMA -6.4 3 dBm Extinction Ratio ER 2 dB Differential data input swing VIN,PP 40 1000 mV Input Differential Impedance Z IN 90 100 110 Ω TX Disable Disable 2.0 Vcc V Enable 0 0.8 V TX Fault Fault 2.0 Vcc V Normal 0 0.8 V Receiver Data rate BR 25.78 Gbps Centre Wavelength λc 840 850 860 nm Receiver Sensitivity (OMA) Psens - - -10 dBm Stressed Sensitivity (OMA) - - -5.2 dBm Receiver Power (OMA) 3 dBm LOS De-Assert LOS D -13 dBm LOS Assert LOS A -30 dBm LOS Hysteresis 0.5 dB Differential data output swing Vout,PP 300 850 mV LOS High 2.0 Vcc V Low 0.8 V Notes: Receive Sensitivity measured with a prbs31 pattern @25.78125Gb/s, BER 1E-5；; Diagnostics Table 5 – Diagnostics Specification Parameter Range Unit Accuracy Calibration Temperature 0 to +70 °C ±3°C Internal / External Voltage 3.0 to 3.6 V ±3% Internal / External Bias Current 0 to 20 mA ±10% Internal / External TX Power -8 to 3 dBm ±3dB Internal / External RX Power -14 to 0 dBm ±3dB Internal / External
