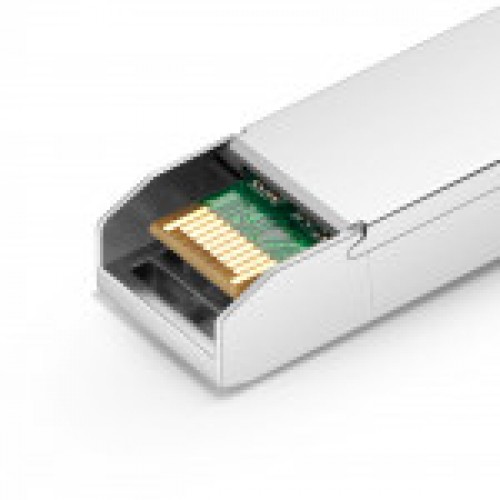

Модуль оптический SFP28 (25G), до 80км, DDM, LC/LC - TS-SFP28-25G-SM-ZR-80 TELSAR

Трансивер TS-SFP28-25G-SM-ZR-80 TELSAR разработан для оптических сетей связи в соответствии со стандартом 25GE. Использует один канал на длине волны 1309 нм для передачи сигнала 25G Ethernet. Высокопроизводительный охлаждаемый передатчик EML и высокочувствительный приемник с усилителем SOA обеспечивают превосходные характеристики для систем 25GE на линиях связи протяженностью до 80 км (с использованием функции упреждающей коррекции ошибок FEC). Выполнен в форм-факторе SFP28, параметры оптического и электрического подключения которого соответствуют спецификации SFP+ Multi-Source Agreement (MSA). Форм-фактор SFP28 с возможностью «горячей» замены Поддержка суммарной скорости передачи данных 25,78 Гбит/с Передатчик: охлаждаемый оптический передающий модуль (TOSA) 25 Гбит/с на базе EML-лазера 1309 нм Приемник: оптический приемный модуль (ROSA) 25 Гбит/с со встроенным полупроводниковым оптическим усилителем (SOA) и PIN-фотодиодом Встроенные схемы восстановления тактовой частоты и данных (CDR) в каналах приемника и передатчика энергопотребление 2,5 Вт Максимальная дальность связи до 80 км по одномодовому волокну (SMF) Дуплексный оптический разъем LC Рабочий диапазон температур корпуса: от 0 до +70 °C Питание от одного источника 3,3 В Соответствие директиве RoHS Recommended Operating Conditions Parameter Symbol Min Typical Max Unit Supply Voltage Vcc 3.13 3.3 3.47 V Operating Case Temperature Tc 0 70 ℃ Data Rate Per Lane fd 25.78 Gb/s Humidity Rh 0 85 % Power Dissipation Pm 2.5 W Link Distance with G.652 D 80 km Absolute Maximum Ratings Parameter Symbol Min Max Unit Supply Voltage Vcc -0.3 3.6 V Input Voltage Vin -0.3 Vcc+0.3 V Storage Temperature Ts -40 85 ℃ Case Operating Temperature Tc 0 70 ℃ Humidity (non-condensing) Rh 0 85 % Electrical Specifications Parameter Symbol Min Typical Max Unit Differential Input Impedance Zin 90 100 110 ohm Differential Output Impedance Zout 90 100 110 ohm Differential Input Voltage Amplitude1 ΔVin 300 1100 mVp-p Differential Output Voltage Amplitude2 ΔVout 500 800 mVp-p Skew Sw 300 ps Input Logic Level High VIH 2.0 Vcc V Input Logic Level Low VIL 0 0.8 V Output Logic Level High VOH Vcc-0.5 Vcc V Output Logic Level Low VOL 0 0.4 V Note: Differential input voltage amplitude is measured between TxnP and TxnN. Differential output voltage amplitude is measured between RxnP and RxnN. Optical Characteristics Parameter Symbol Min Typical Max Unit Transmitter Data rate BR 25.78 - Gbps Optical Wavelength λc 1308.09 1310.14 nm Side-Mode Suppression Ratio SMSR 30 dB Spectral Width (-20dB) Δλ20 - - 1 nm Average Launch Power Pout 2 7 dBm Optical Modulation Amplitude OMA 3.7 7.8 dBm Extinction Ratio ER 8 dB Average Launch Power of OFF Transmitter Poff -30 dB Rin20OMA -130 dB/HZ Receiver Data rate BR 25.78 - Gbps Center Wavelength λc 1308.09 1310.14 nm Average Receive Power Pavg -5 dBm Receiver Sensitivity in OMA1 RSoma -28 dBm Receiver Reflectance RR -26 dB LOS Assert LOSA -40 dBm LOS De-Assert LOSD -29 dBm LOS Hysteresis LOSH 0.5 dB Note: HitRatio =5 × 10-5. Unstressed receiver OMA sensitivity.
