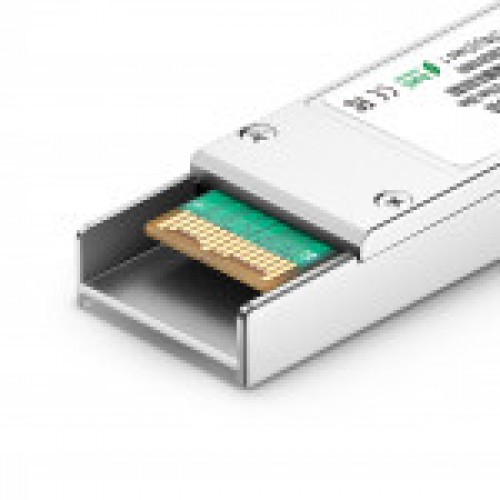

Модуль оптический XFP (10G) WDM, до 100км, DDM, LC - TS-XFP-10G-WDM-B-100 TELSAR

Оптический модуль TS-XFP-10G-WDM-B-100 TELSAR форм-фактора XFP предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 10 Гбит/с на максимальную дальность до 100км. Рабочие длины волн 1550/1490нм, оптический бюджет 25 дБ, тип лазера охлаждаемый CWDM EML и APD-ресивер. Модуль оснащен разъемом LC, поддерживает функцию цифровой диагностики. Соответствует многостороннему соглашению (MSA) по 10-гигабитным малогабаритным сменным модулям (XFP). Используется в паре с TS-XFP-10G-WDM-A-100 TELSAR или другим, подходящем по длинам волн модулем. Прошивка: CISCO . Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей. Особенности Cкоростm передачи данных от 9,95 Гбит/с до 11,3 Гбит/с Форм-фактор XFP с возможностью «горячей» замены, встроенная цифровая диагностика До 100 км по одномодовому волокну (SMF) 1550/1490нм охлаждаемый EML лазер и APD-ресивер Разъем LC Не требуется внешний опорный генератор Очень низкий уровень электромагнитных помех (EMI) и отличная защита от электростатических разрядов (ESD) Питание +3,3 В Энергопотребление <2Вт Соответствие стандарту RoHS Температурный диапазон: от 0 до +70°C Absolute Maximum Ratings Parameter Symbol Min. Max. Unit Storage Temperature TST -40 +85 ℃ Case Operating Temperature TIP 0 +70 ℃ Supply Voltage 1 VCC3 -0.5 +4.0 V Electrical Characteristics (TOP = Tc) Parameter Symbol Min Typ Max Unit Note Supply Voltage Vcc3 3.13 3.45 V Supply Current Icc3 800 mA Module total power P 2 W Transmitter Input differential impedance Rin 100 Ω 1 Differential data input swing Vin,pp 150 820 mV Transmit Disable Voltage VD 2.0 Vcc V Transmit Enable Voltage VEN GND GND+ 0.8 V Transmit Disable Assert Time T_off 100 ms Tx Enable Assert Time T_on 100 ms Receiver Differential data output swing Vout,pp 300 500 850 mV Data output rise time tr 35 ps 2 Data output fall time tf 35 ps 2 LOS Fault VLOS fault Vcc – 0.5 VccHOST V 3 LOS Normal VLOS norm GND GND+0.5 V 3 Power Supply Rejection PSR See Note 4 below 4 Note: After internal AC coupling. 20 – 80 % Loss of Signal is open collector to be pulled up with a 4.7k – 10kohm resistor to 3.15 – 3.6V. Logic 0 indicates normal operation; logic 1 indicates no signal detected. Per Section 2.7.1. in the XFP MSA Specification. Optical Parameters (TOP = 0 to 70°C) Parameter Symbol Min Typ Max Unit Ref. Transmitter Operating Date Rate BR 9.95 11.3 Gb/s Bit Error Rate BER 10-12 Maximum Launch Power PMAX -1 5 dBm 1 Optical Center Wavelength TS-XFP-10G-WDM-A-100 λ 1480 1490 1500 nm TS-XFP-10G-WDM-B-100 1540 1550 1560 Optical Extinction Ratio ER 8.2 dB Spectral Width Δλ 1 nm Sidemode Supression ratio SSRmin 30 dB Rise/Fall Time (20%~80%) Tr/Tf 50 ps Average Launch power of OFF Transmitter POFF -30 dBm Tx Jitter Txj Compliant with each standard requirements Optical Eye Mask IEEE802.3ae 2 Receiver Operating Date Rate BR 9.95 11.3 Gb/s Receiver Sensitivity Sen -21 dBm 2 Maximum Input Power PMAX 0 dBm 2 Optical Center Wavelength TS-XFP-10G-WDM-B-100 λC 1540 1550 1560 nm TS-XFP-10G-WDM-A-100 1480 1490 1500 LOS De-Assert LOSD -22 dBm LOS Assert LOSA -35 dBm LOS Hysteresis LOSH 0.5 5 dB
