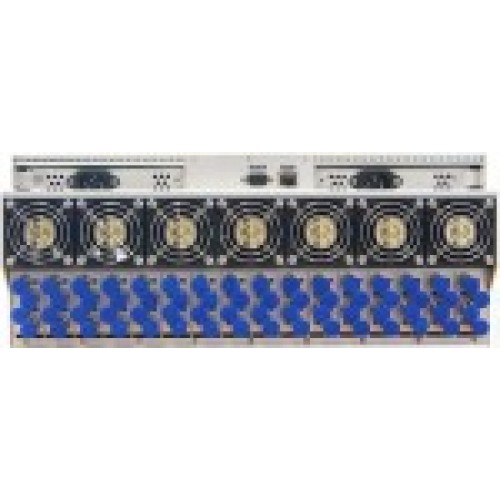

Оптическая платформа OCP-416 TVBS

Оптическая платформа OCP-416 TVBS представляет из себя базовый блок размером 4U-19, рассчитанный на установку до 16-ти универсальных функциональных модулей. Оснащен 2-мя блоками питания, Ethernet-интерфейсом для удаленного подключения и управления и ЖК-дисплеем состояния. Оптическая платформа OCP-416 это новый продукт третьего поколения, выпущенный под брендом TVBS на основе профессионального опыта в разработке, производстве и продаже оборудования для передачи CATV сигнала. Платформа предоставляет мощный функционал и гибкость в конфигурации в передаче данных по гибридным оптико-коаксиальным сетям. Стандартный металлический базовый блок высотой 4RU содержит 16 компактных слотов, в каждый из которых может быть установлен любой функциональный модуль с поддержкой горячей замены. Встроенное горячее резервирование по электропитанию (два блока питания), эффективное охлаждение и надлежащее резервирование функциональных модулей способствуют повышению надежности операторского класса. Модуль управления CMM предоставляет дружественный интерфейс на LCD дисплее, отображающем статус работы каждого модуля в режиме реального времени с возможностью удобной настройки параметров модулей. Программное обеспечение сетевого управления, основанное на протоколе SNMP, позволяет использовать удаленное управление и автоматический мониторинг. Основные характеристики оптической платформы OCP-416 TVBS Компактные слоты для сокращения занимаемого места. Поддержка горячей замены, «plug and play». Усовершенствованная теплоотдача для контроля температур. Резервирование по электропитанию благодаря двум независимым блокам питания с поддержкой горячей замены. LED дисплей на передней панели. Полностью электронное управление, не требует дополнительных аксессуаров. Мощное программное обеспечение для управления по сети. Стандартная конфигурация Металлическое шасси с 16-ю слотами для модулей. Два блока питания AC220V (опционально DC48V). Модуль управления CMM. Высотой 1RU на передней панели с LCD дисплеем и функциональными кнопками. Сетевой транспондер с интерфейсами RS232 и LAN. Семь сменных охлаждающих вентиляторов. В стандартной конфигурации, на дисплее после включения подсвечены: P1, P2 (для блоков питания) и M (для CMM модуля), т.е. три модуля стандартно активны. Особенности Высота 4U (стандартная стойка), два блока питания с возможностью горячей замены. Может быть укомплектована 1 блоком мониторинга и максимум 16 функциональными модулями. Слот для оборудования может автоматически идентифицировать тип модуля. Вентилятор охлаждения интеллектуально контролируется температурой. ЖК-дисплей состояния, поддержка Ethernet-транспондера и интерфейс RS-232. Блоки питания Блоки питания переменного тока OCP-416-P/AC-220V (AC 176264 В, 50/60 Гц) устанавливаются в шасси OCP в выделенном слоте питания. Выходная мощность каждого источника питания до 270 Вт и может обеспечить питание всей платформы. Каждая платформа может быть оснащена двумя источниками питания (резервирование друг для друга или объединение модулей вместе). Блок питания изменяет входное напряжение переменного тока на + 24В постоянного тока, + 5В и -5В постоянного тока, а затем подает питание на функциональные модули. Блок питания имеет алюминиевый корпус и отличную конструкцию охлаждения, которая обеспечивает хороший теплообмен. Блок питания включает в себя одну материнскую плату и одну интерфейсную плату. Материнская плата конвертирует напряжение переменного тока в + 24В постоянного тока, + 5В и -5В постоянного тока, а интерфейсная плата передает рабочие напряжение модуля питания в систему мониторинга состояния. В модуле встроен охлаждающий вентилятор с автоматическим регулированием температуры. Блок управления и отображения состояния Каждое шасси OCP оснащено блоком управления устройством. Информация о состоянии всех функциональных модулей, блоков питания и вентиляторов охлаждения будет собрана в CPU этого устройства. Кнопки на передней панели позволяют установить все требуемые параметры, и на ЖК-дисплее отобразится информация о рабочих показателях. Как только произойдет сбой, система немедленно сообщит об этом. Корпус выполнен из металлического листа. Это устройство можно установить или вытащить с передней стороны 19 стойки. Внутренняя схема контролирует и отображает рабочее состояние и располагает сетевым интерфейсом управления. Перечень поддерживаемых модулей Модуль оптический передатчик 1310нм OCP-1310T-xx TVBS . Модуль оптический передатчик 1550нм с внутренней модуляцией OCP-1550TI-10 TVBS . Модуль EDFA усилитель OCP-EDFA-xx TVBS . Модуль оптический переключатель OCP-OS TVBS . Модуль оптический приемник OCP-OR1 TVBS . Модуль оптический приемник OCP-OR2 TVBS . Модуль 4х-оптический приемник обратного канала OCP-RPR-M TVBS . Модуль 4х-оптический приемник обратного канала OCP-RPR-I TVBS . Модуль RF-переключатель OCP-RS TVBS . Модуль ВЧ предусилитель OCP-WA TVBS . Основные параметры Размеры (ШxВxГ) мм 483x176x420 (4U) Диапазон температур окружающей среды o C -25...+55 Влажность % 0...95 Вес кг 10 Описание интерфейсов и модулей
