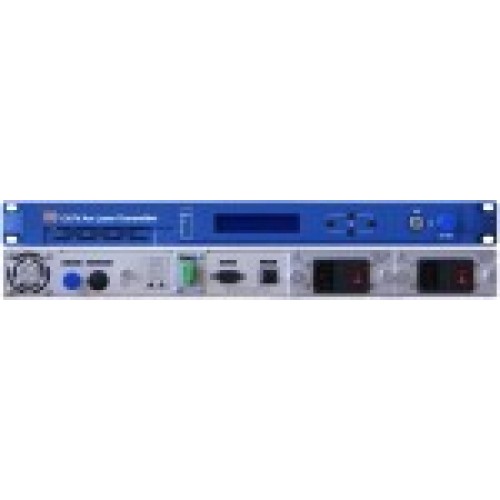

Оптический передатчик 10 дБм - OT1550I-1x10 TVBS с внутренней модуляцией

Оптический передатчик OT1550I-1x10 TVBS с внутренней модуляцией предназначен для работы в сетях протяженностью до 15км (аналого-цифровой сигнал), до 30км (цифровой сигнал) без применения EDFA усилителей. В качестве источника излучения используется малошумящий охлаждаемый DFB лазер ORTEL или AOI. Оптический передатчик имеет систему компенсации дисперсии и импульсной модуляции, что существенно улучшает параметры системы. OT1550I также используется как промежуточное решение в сетях с ограниченным бюджетом. Оптический передатчик OT1550I TVBS обладает оптимальным соотношением цена/качество для передатчиков 1550нм с внутренней модуляцией, используемых в малых и средних сетях КТВ. Технические характеристики Параметр Значение Примечание Характеристики оптической части Длина волны, нм 1550 ± 20 Типа лазера ORTEL или AOI охлаждаемый DFB Выходная мощность, дБм 10 Количество выходов 1 Обратные потери, дБ 50 Оптический разъем SC/APC , FC/APC (под заказ) Характеристики ВЧ части Рабочая полоса частот, МГц 45 ... 1000 Входной уровень, дБмкВ 72 ... 88 AGC, номинальный 80 AGC диапазон, дБ +5 ... -5 MGC диапазон, дБ 0 ... -10 Неравномерность, дБ < ±1 45 ... 1000 МГц Возвратные потери, дБ >16 16 (47-550МГц) 14 (550-1000МГц) Входное сопротивление, Ом 75 RF/ВХОД Передающий канал PAL-D/59CH NTSC/84CH Характеристики канала связи CNR, дБ 51 -1дБм на приемнике CTB, дБ 65 CSO, дБ 60 Ограничение SBS, дБм SBS регулируемый Общие характеристики Сетевой интерфейсный порт RJ-45, RS-232 Поддерживает I.E. и SNMP Напряжение питания, В 110 ... 250 220VAC Потребляемая мощность, Вт 30 При работе одного блока питания Рабочая температура, °С 0 ... +45 Температура регулируется автоматически Температура хранения, °С -20 ... +65 Относительная влажность 5% ... 85% Размеры, мм 483 x 380 x 44 Вес, кг 4,5 6 (в упаковке) Блок-схема передатчика OT1550I TVBS
