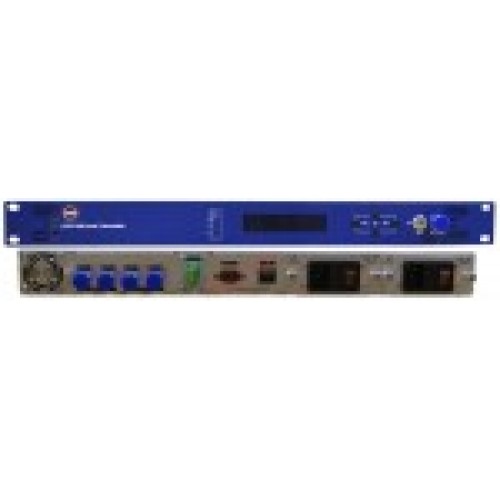

Оптический передатчик 1310нм 10мВт - OT1310HQ-10 TVBS

Оптические передатчики серии OT1310HQ TVBS обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel с оптической изоляцией и распределенной обратной связью, которые специально разработаны для многоканальных видео приложений. Оптические передатчики OT1310HQ отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Автоматическая регулировка выходной мощности, в сочетании с функцией стабилизации температурного режима, которая реализуется с помощью термоэлектрического кулера, обеспечивает долгий срок службы лазера и максимальную производительность устройства в целом. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера. Особенности передатчика OT1310HQ Рабочий частотный диапазон 45-862 МГц. Установка в 19 стойку (шасси не требуется), 1U. Используется высококачественный DFB-лазер ORTEL. Выходная мощность: 10 мВт [10 дБм]. Высокое качество сигнала. Полностью автоматическое управление OMI (дисплей на передней панели). Встроенная система предварительной компенсации искажений. Система автоматической (AGC) и ручной (MGC) регулировок усиления ВЧ-сигнала. Дублированный блок питания, время переключения 10 мс. Удобное информационное меню для отображения основных рабочих параметров. Возможность дистанционного управления и мониторинга SNMP&WEB. Наличие порта RS232 (обновление программного обеспечения). Сертификат соответствия в области связи ОС-1-ОТ-0759 . Гарантия 1 год, послегарантийное обслуживание. Технические характеристики Параметр Значение Примечание Характеристики оптической части Длина волны, нм 1310±20 Выходная мощность, мВ 10 Тип лазера Ortel высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов Обратные потери, дБ 55 Оптический разъем SC/APC (FC/APC, LC/APC - под заказ) Характеристики ВЧ части Рабочая полоса частот, МГц 45~862 Входной уровень в режиме АРУ / РРУ, дБмкВ 78 ... 88 / 75 ... 90 Рекомендуемый для АРУ уровень 80 дБмкВ Глубина АРУ / ручной регулировки усиления, дБмкВ ±8 Неравномерность АЧХ, дБ ±0.75 45~862 МГц Возвратные потери, дБ >16 Входное сопротивление, Ом 75 F-разъем Характеристики канала связи Передающий канал PAL-D/60 кан. NTSC/80 кан. CNR, дБ (10 км оптическая линия, 0 дБм на приемнике) 51 CTB, дБ 65 CSO, дБ 60 Общие характеристики Сетевой интерфейсный порт RJ-45, RS-232 Поддерживает I.E. и SNMP Напряжение питания, В 90..265 (30..60) 220VAC (-48VDC) Потребляемая мощность, Вт 30 При работе одного блока питания Рабочая температура, °С -5...+65 Температура регулируется автоматически Температура хранения, °С -40...+85 Относительная влажность 5% ~ 95% Размеры, мм 483 x 380 x 44 535 x 470x 130 (в упаковке) Вес, кг 5 7 (в упаковке)
