Оптический передатчик 2x10 дБм - OT1550SQ-2x10 TVBS

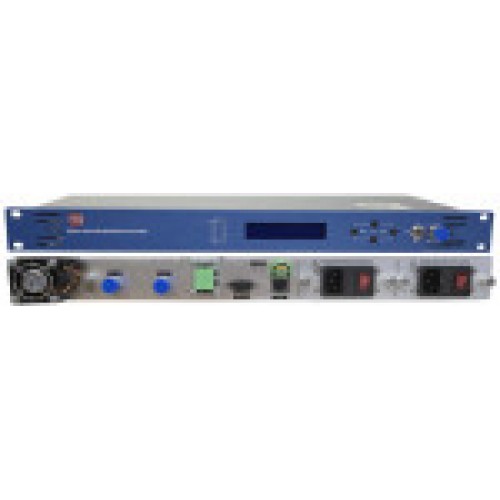

Оптический передатчик серии OT1550SQ TVBS 1550нм с внешней модуляцией предназначен для преобразования электрических сигналов (RF) в оптические, для передачи аналого-цифрового ТВ-сигнала на средние расстояния, до 50км с использованием EDFA. Допускается применение не более двух оптических усилителей в каскаде. В качестве лазерного источника используется интегрированный высокопроизводительный, малошумящий, узкополосный внешне модулированный лазер (L-EML) компании Ortel с длиной волны 1550нм. Передатчики серии OT1550SQ используются для модернизации и расширения сетей с использованием технологии WDM (wavelength-division multiplexing). Базово устанавливается лазер CH26=1556.56, но под заказ возможна установка лазера других длин волн. OT1550SQ выполнены в 19" корпусе 1RU удобном для размещения в стандартной телекоммуникационной стойке. На передней панели размещены индикаторы состояния (POWER, AGC, RF, LASER), LCD дисплей, кнопки управления и выход RF-test. На задней панели находятся RF-вход, 2 оптических выхода SC/APC, разъем управления RS232 и порт связи по сети Ethernet RJ45. Каждый передатчик укомплектован двумя сменными блоками питания 220В и вентилятором для активного охлаждения. Блоки питания модульные, что позволяет делать замену без снятия крышки. Оптический передатчик обладает оптимальным соотношением цена/качество для передатчиков класса 1550нм с внешней модуляцией для построения средних и крупных сетей кабельного телевидения и широкополосного доступа. Технические характеристики : Оптические характеристики Наименование Ед. изм. Величина Длина волны нм CH26=1556.56 (длина волны ITU опциональна) Тип лазера DFB Ortel Тип оптического коннектора SC/APC Оптическая мощность дБм 2x10 Ограничение SBS дБм +13...+20, шаг 0,5 дБ Ширина спектральной линии МГц 0.3 Спецификация Наименование Ед. измерения Параметры Частотный диапазон МГц 47-1003 Неравномерность АЧХ дБ +/- 0.75 Возвратные потери дБ > 16 Входное сопротивление 75 Тип RF разъема F-разъем Входной уровень дБмкВ 80±5 Диапазон АРУ (AGC) дБ +5 -5 Диапазон РРУ (MGC) дБ 0 ~ 20 Оптический разъем SC/APC (FC/APC-под заказ) Рабочая температура -5 +55 Температура хранения -30 +70 Блок питания В 100 ~ 250 (AC) 50-60Гц 36 ~ 72 (DC) Потребляемая мощность Вт 20 Размеры мм 483x455x44 Вес кг 5.5 Показатели испытаний Модель тестирования Аналоговые каналы Цифровые каналы План каналов PAL84 QAM256 Количество каналов TV/QAM256 84/0 0/120 Уровень шума 5 5 CNR Tx/Rx 52.5 CNR Link 1 50.5 CNR Link 2 49.5 CSO Tx/Rx Link 1 61 MER Link1 41 CSO Link 2 58 MER Link2 39 CTB 60 Режимы испытаний EDFA первого уровня Первый усилительный участок EDFA второго уровня Второй усилительный участок RX ( дБм ) SBS ( дБм ) Tx/Rx нет нет нет нет 0 13.5 Link 1 нет 35км нет нет 0 13.5 Link 2 20дБм 50км нет нет 0 20 Коэффициент шума EDFA 5 дБ; входной уровень RF 80 дБмкВ/канал
