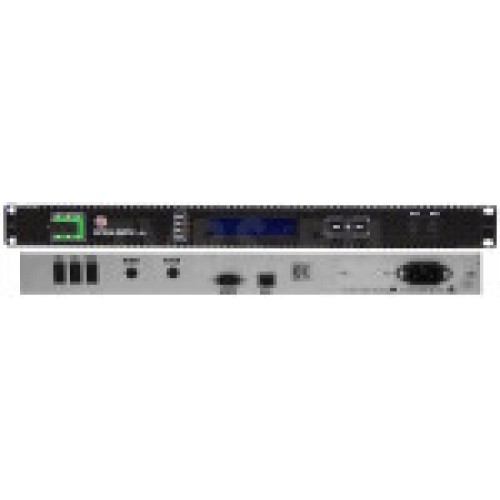

Оптический переключатель OS-6201 TVBS

Оптический переключатель OS-6201 TVBS осуществляет механическую, то есть без оптоэлектронного преобразования, коммутацию одного или нескольких оптических сигналов, переходящих из одних волокон в другие. При этом управление процессом переключения может быть ручное, или электрическое, при помощи электрического потенциала. Основная область применения в составе оборудования для тестирования и мониторинга ВОЛС, а также в составе системы, обеспечивающей повышенную надежность (как, например, оптический обходной переключатель в технологии FDDI). Реализации отличаются функциональными возможностями: количеством входных и выходных волокон-полюсов, рабочей длиной волны, а также техническими характеристиками, из которых наиболее важные: вносимые потери, обратное отражение, время срабатывания, влияние параметров окружающей среды. Оптический переключатель является изотропным устрой­ствам вносимые потери не зависят от направления распространения сигнала. Оптический переключатель OS-6201 TVBS имеет низкие вносимые потери, типичные 0,6 дБ, максимальные 1,0 дБ, имеет два входа и один выход на передней пластиковой панели. Особенности Используются высокопроизводительные коммутационные устройства. В составе устройства имеется процессор, работающий с системой автоматического мониторинга. Это позволяет своевременно и точно контролировать входную мощность, надежно контролировать состояние переключателя и переключаться в автоматическом или режиме ручного переключения. Встроенный LCD дисплей разрешением 160x32, отображающий все рабочие характеристики. Устройство реализовано в 19-ти дюймовом корпусе высотой 1U, оснащенный стандартным интерфейсом Ethernet (соотв. IEEE802.3 10Base-T) и интерфейсом RS-232, может реализовать мониторинг сетевого управления. Поддержка системы сетевого управления GB/T 20030-2005HFC. Два входа и один выход на передней пластиковой панели. Комплектация с одним блоком питания. Технические характеристики Наименование Ед. изм. Технические характеристики Длина волны нм 1200 ... 1600 Вносимые потери дБ 1,3 Время переключения мс 5 Возвратные потери дБ 55 Диапазон входной оптической мощности дБм -15 ... +24 Диапазон оптич. мощности для распознавания RF -сигнала дБм Нет Максимальное количество переключений 10 млн. раз Тип оптического коннектора SC / APC ( FC / APC ) Напряжение питания В AC 160-250В 50Гц Энергопотребление Вт 2 Рабочая температура -5 ... +55 Максимальная относительная влажность % 95 Температура хранения -30... +70 Размеры мм 483x270x44 Функциональная схема оптического переключателя
