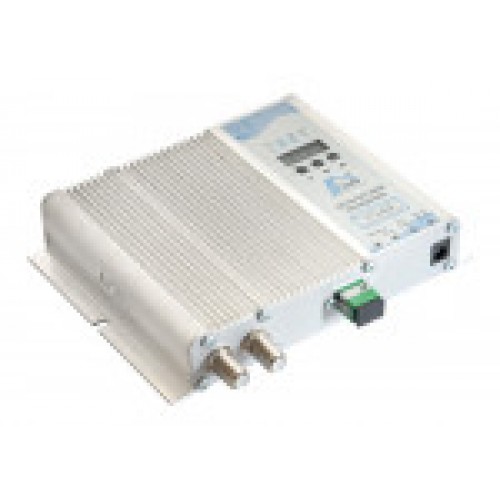

Оптический приемник FORO 216АE FOROtel

Оптический приемник FORO 216АE FOROtel. Один оптический вход: -9..+2 дБм, АРУ, разъем SC/APC. Выход ВЧ в диапазоне 45-862 МГц с рабочим уровнем 116 дБмкВ, F-разъем. Внешний блок питания 12В. 42 канала CENELEC, наклон АЧХ 9 дБ, CTB >60 дБ, CSO >62 дБ; Компактный алюминиевый корпус IP42; Регулировка наклона 18 дБ и усиления 25 дБ, шаг 1 дБ; Прецизионная система АРУ, диапазон -9 ... +2 дБм; Контрольный отвод с ослаблением -30 дБ; Потребление 7,2 ВА, питание от адаптера 12В / 1А Включен в реестр промышленной продукции РФ Особенностью приемника является прецизионная система АРУ, основанная на использовании термонезависимого высокочастотного детектора радиосигнала. Это решение позволяет с высокой точностью поддерживать выходной уровень приемника при изменении не только входной оптической мощности, но и изменении индекса оптической модуляции (OMI) передатчика, и изменении числа каналов в групповом сигнале кабельного ТВ. Такая система АРУ позволяет исключить дополнительные регулировки в процессе эксплуатации, настройка приемника производится только на этапе установки в домовую распределительную сеть. Приемник имеет высокий рабочий выходной уровень 116 дБмкВ (наклон АЧХ 9 дБ), электронное управление и индикацию выходного уровня. Индикатор отображает уровень выходного РЧ сигнала в дБмкВ в пересчёте на 42 канала при плоской АЧХ с учетом ослабления межкаскадного аттенюатора. Величина наклона эквалайзера не учитывается При другом числе каналов реальный выходной уровень на выходе приемника будет отличаться от отображаемого на величину «К». K = - 10Log(N/42) где N реальное число каналов в кабельной сети. Например: при числе каналов 68 реальный выходной уровень будет меньше отображаемого на 2,1 дБ Использование энергоэффективного высоколинейного GaAS выходного каскада позволило реализовать мощный приемник с низким энергопотреблением в малогабаритном алюминиевом корпусе. Дополнительно доступны варианты конфигурации РЧ выходов: - один выход РЧ и контрольный отвод с ослаблением -30 дБ - два выхода РЧ с ослаблением по -4 дБ (сплиттер) Структурная схема оптического приёмника FORO 216AE
