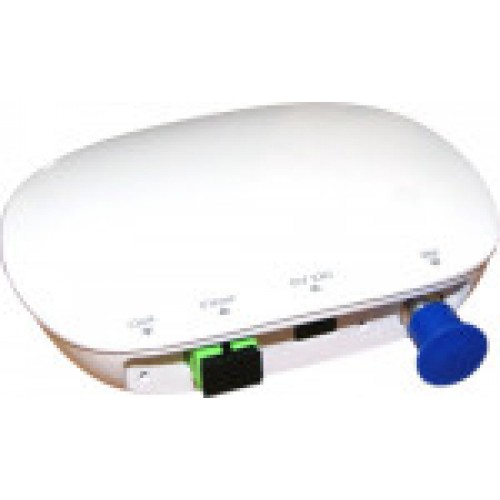

Оптический приемник OR-1001A-F v2 TVBS

Оптический приемник OR -1001 A - F v2 TVBS предназначен для оптических участков PON сетей с глубоким проникновением оптики в квартиру/дом (FTTH). Он осуществляет фильтрацию оптических сигналов с длиной волы 1310 нм и 1490 нм и преобразование оптического сигнала с длиной волны 1550 нм в радиочастотный (RF) широкополосный сигнал 45-1003 МГц, а также последующее усиление сигнала для его распределения по сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -18 дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов связанных с оптическим бюджетом по станционной стороне. Благодаря внешнему блоку питания и компактному пластиковому корпусу OR-1001A-F v2 является одними из самых недорогих решений для строительства сетей кабельного телевидения с глубоким проникновением оптики. Особенности Радиочастотный диапазон до 1 ГГц. Фильтрация оптических сигналов с длинами волн 1310 нм и 1490 нм Рабочая длина волны 1550 ±10 нм Возможность работы с низкими уровнями оптической мощности до -18 дБм. Максимальный уровень выходного сигнала ≥82 дБмкВ. SC/APC, FC/APC интерфейс опционально Компактные размеры, пластиковый корпус. Потребляемая мощность не превышает 1.6 Вт. Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность (АРУ), дБм -18 ... 0 Оптическая длина волны, нм 1550 (±10) Тип оптического разъема SC/APC Входные потери на отражение, дБ ＞45 Тип оптического волокна одномодовое RF характеристики Частота, МГц 45 - 1003 Максимальный уровень выходного сигнала, дБмкВ (CENELEC 42к) 84 канала PAL - 78 дБмкВ 48 каналов PAL - 85 дБмкВ 24 канала PAL - 88 дБмкВ ≥78 АРУ (AGC), дБм -15 ...-5 Электрические характеристики Выходные возвратные потери , дБ ≥14 C/N, дБ >44 С/СТВ, дБ >60 C/CSO, дБ >60 MER, дБ >32 BER 1.0E-9 Общие характеристики Напряжение питания, В DC +5V или 12V - опционально Потребляемая мощность, Вт <1.6 Рабочая температура, °С -20...+55 Размеры, мм 104*85*25 Блок-схема оптического приемника OR -1001 A - F v2
