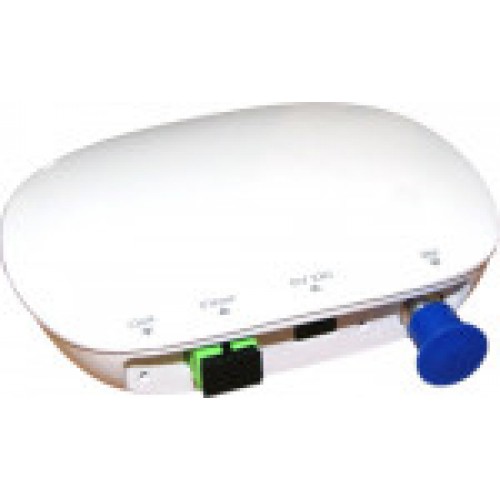

Оптический приемник OR-1001A v2 TVBS

Оптический приемник OR-1001A v2 TVBS предназначен для оптических участков КТВ сетей с глубоким проникновением оптика в квартиру/дом (FTTH). Он осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал сигнал 45-1003 МГц и последующее усиление сигнала для его распределения по распределительной сети небольшой протяженности. Оптический приемник позволяет работать с очень низкими уровнями оптической мощности (до -18 дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов связанных с оптическим бюджетом по станционной стороне. Благодаря внешнему блоку питания и компактному пластиковому корпусу OR-1001A v2 является одними из самых недорогих решений для строительства сетей кабельного телевидения с глубоким проникновением оптики. СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ Особенности Радиочастотный диапазон до 1 ГГц. Возможность работы с низкими уровнями оптической мощности до -18 дБм. Максимальный уровень выходного сигнала ≥78 дБмкВ (на входе -15...-5 дБм). Компактный размеры, пластиковый корпус. Потребляемая мощность не превышает 1,6 Вт. Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность, дБм -18 ...0 Оптическая длина волны, нм 1100 - 1600 Тип оптического разъема SC/APC Входные потери на отражение, дБ >45 Тип оптического волокна одномодовое RF характеристики Частота, МГц 45 - 1003 Максимальный уровень выходного сигнала, дБмкВ (CENELEC 42к) 84 канала PAL - 78 дБмкВ 48 каналов PAL - 85 дБмкВ 24 канала PAL - 88 дБмкВ ≥78 АРУ (AGC), дБм -15 ...-5 Электрические характеристики Выходные возвратные потери , дБ ≥14 C/N, дБ >44 С/СТВ, дБ >60 C/CSO, дБ >60 Общие характеристики Напряжение питания, В DC 5В / 0.5А Потребляемая мощность, Вт <1,6 Рабочая температура, °С -20...+55 Размеры, мм 104*85*25 Вес, кг 0.2 Блок-схема оптический приемник OR-1001A TVBS
