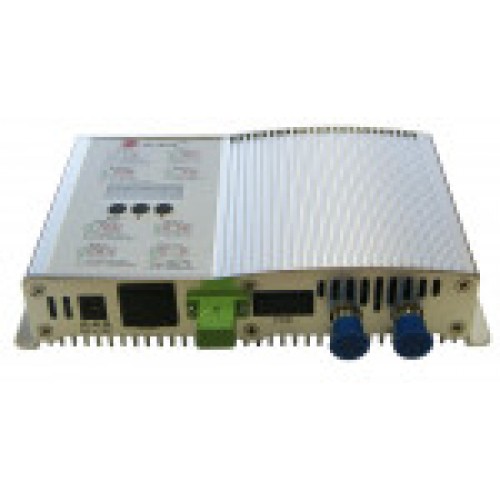

Оптический приемник OR-1001B TVBS

Оптический приёмник OR-1001B TVBS предназначен для работы в сетях FTTB (волокно в дом). Осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-1000 МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети. OR-1001B - модель оптического приёмника с широким диапазоном входной оптической мощности, c 1*RF выходом высокой мощности и отводом -20дБ, низким электропотреблением, без SNMP, с внешним блоком питания 12В. Возможны опциональные вариации модели для использования в PON сетях: OR-1001B-F , отфильтровывающий длины волн 1310 и 1490 нм на входе и принимающий только длину волны 1550нм и OR-1001B-WD , имеющий встроенный WDM демультиплексор и PON выходной порт с длинами волн 1310 и 1490 нм. СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ Особенности оптического приёмника OR-1001B TVBS Высокая чувствительность и широкий диапазон входных оптических сигналов. Автоматический контроль усиления (АРУ) -9 ... +2 дБм. Есть возможность задать начальную точку АРУ: -9/-8/-7 дБм. Оптимальная электрическая схема, SMT процесс оптимизации сигнала. Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок. Микропроцессорный контроль рабочих режимов, отображение всех параметров на LED дисплее, удобство в работе и высокая надежность. Литой корпус с развитым оребрением, повышающим коэффициент охлаждения. Внешний источник питания 12В / 1А. Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность (АРУ), дБм -9...+2 Входные потери на отражение, дБ > 45 Оптическая длина волны, нм 1100 1600 (1530 ~ 1620 опционально) Тип оптического разъема SC/APC (FC/APC-опция) Тип оптического волокна одномодовое RF характеристики Частота, МГц 45 - 1000 Неравномерность АЧХ, дБ ±1 Рабочий уровень выходного сигнала (СENELEC 42к, АРУ: -9..+2дБм), дБмкВ 110 (наклон АЧХ -8дБ) Максимальный уровень выходного сигнала (СENELEC 42к, АРУ: -7..+2дБм), дБмкВ 114 Выходное сопротивление 75 Выходные возвратные потери, дБ 16 Электронная регулировка усиления (ATT) и АЧХ (EQ), дБ 0...15 Электрические характеристики C/N, дБ 51 С/СТВ, дБ 60 C/CSO, дБ 60 Общие характеристики Напряжение питания, В DC 12В / 1А Потребляемая мощность, Вт <8.5 Рабочая температура, °С -40...+60 Размеры, мм 178*115*40 Вес, кг 0.5 Блок-схема оптический приёмник OR-1001B TVBS Блок-схема оптический приёмник OR-1001B-F TVBS Блок-схема оптический приёмник OR-1001B-WD TVBS
