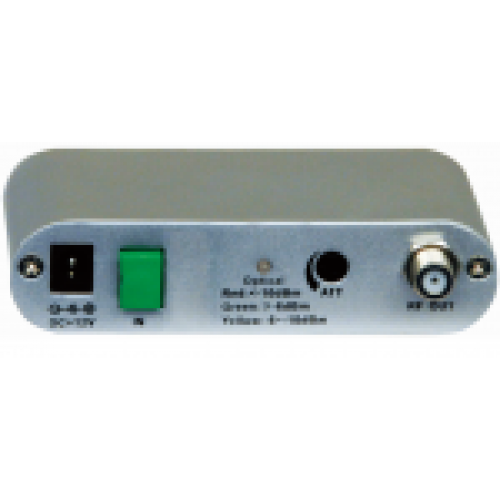

Оптический приемник OR-1002A TVBS

Оптический приемник OR-1002A TVBS предназначен для оптических участков КТВ сетей с глубоким проникновением оптики в квартиру/дом (FTTH). Он осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-1000 МГц и последующее усиление сигнала для его распределения в сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -10 дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов связанных с оптическим бюджетом по станционной стороне. Благодаря внешнему блоку питания и компактному алюминиевому корпусу OR-1002A является одними из самых недорогих решений для строительства сетей кабельного телевидения с глубоким проникновением оптики. Особенности Радиочастотный диапазон до 1 ГГц. Возможность работы с низкими уровнями оптической мощности до -10 дБм. Номинальный уровень выходного сигнала - 78 дБмкВ. Плавная регулировка выходного уровня с помощью аттенюатора до 20 дБ. Компактные размеры, алюминиевый корпус. Потребляемая мощность не превышает 3 Вт. Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность (АРУ), дБм -10 ...0 Оптическая длина волны, нм 1100 - 1600 Тип оптического разъема SC/APC Тип оптического волокна одномодовое RF характеристики Частота, МГц 45 - 1003 Максимальный уровень выходного сигнала, дБмкВ ≥78 Регулировка уровня аттенюатора 0 ... 20 дБ Электрические характеристики C/N, дБ 46 С/СТВ, дБ 62 C/CSO, дБ 62 Общие характеристики Напряжение питания, В DC 12В Потребляемая мощность, Вт 3 Рабочая температура, °С -20...+55 Размеры, мм 104*85*25 Блок-схема оптический приемник OR-1002A TVBS
