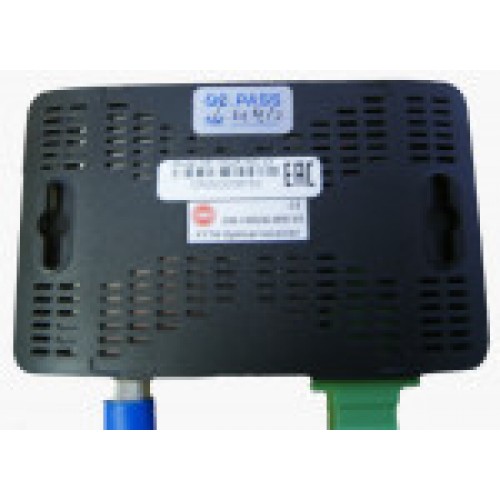

Оптический приемник OR-1002A-WD v2 SC/APC, 5В TVBS

Оптический приёмник OR-1002- WD v2 TVBS предназначен для оптических участков PON сетей с глубоким проникновением оптики в квартиру/дом (FTTH). Он осуществляет вывод оптических сигналов с длиной волы 1310 нм и 1490 нм на PON порт для последующего подключения абонентского ONU оборудования и преобразование оптического сигнала с длиной волны 1550 нм в радиочастотный (RF) широкополосный сигнал 45-1218 МГц, а также последующее усиление сигнала для его распределения по сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -18 дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов связанных с оптическим бюджетом по станционной стороне. Благодаря внешнему блоку питания и компактному корпусу OR-1002A-WD v2 является одними из самых недорогих решений для строительства сетей кабельного телевидения с глубоким проникновением оптики. Особенности Высокая чувствительность и широкий диапазон входных оптических сигналов -18 ... 0 дБм АРУ -15 ~ -5 дБм Потребление питания < 3 Вт Встроенный СWDM демультиплексор. G/E PON или 10G/E PON (опционально) Тип оптических портов: SC/APC Внешний блок питания 5V Размеры 95x60x25мм Технические характеристики Параметр Ед. изм. Значение Оптические параметры Диапазон оптической мощности дБм -18 ~ 0 АРУ дБм -15 ~ -5 Оптические возвратные потери дБ > 45 Вносимые потери дБ < 0,7 Длина волны CATV нм 1540 ~ 1560 Длина волны PON нм 1310, 1490 G/E PON 1270, 1310, 1490, 1577 10G/E PON Оптический коннектор COM SC/APC Оптический коннектор COM SC/APC Тип волокна Одномодовое Параметры линка C/N дБ 44 C/CTB дБ 58 C/CSO дБ 58 РЧ параметры Частотный диапазон МГц 45 ~ 1218 Неравномерность АЧХ дБ ±0.75 Выходной уровень дБмкВ 80 Выходные возвратные потери дБ 14 Выходное сопротивление 75 Общие характеристики Напряжение питания В 5V DC (внешний БП) Рабочая температура -10 ~ +55 Отн. влажность % макс. 95% Энергопотребление Вт 3 Размеры мм 95 (д) x 60 (ш) х 25 (в) Блок-схема оптический приемник OR-1002A-WD v2 TVBS
