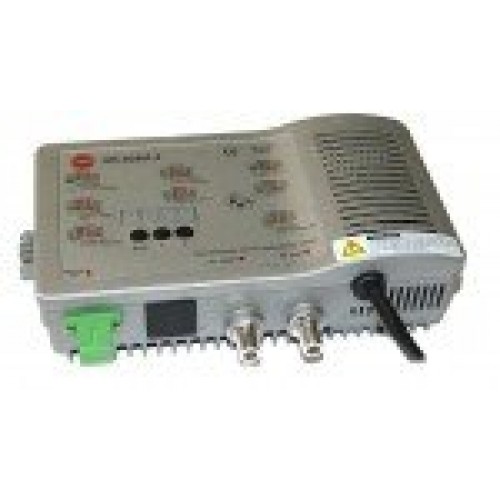

Оптический приемник OR-826H-2 TVBS

Оптический приёмник OR-826H-2 TVBS предназначен для работы в сетях FTTH (волокно в дом). Осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-1000МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети. OR-826H-2 - модель оптического приемника с широким диапазоном входной оптической мощности, c 2-мя RF выходами высокой мощности, низким электропотреблением, без SNMP, с внутренним блоком питания 220В. СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ Особенности Высокая чувствительность и широкий диапазон входных оптических сигналов. Автоматический контроль усиления (АРУ) -9 ... +2 дБм. Есть возможность задать начальную точку АРУ: -9/-8/-7/-6/-5/-4 дБм. Оптимальная электрическая схема, SMT процесс оптимизации сигнала. Мощный выходной усилитель: 2xRF-выхода до 112 дБмкВ. Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок. Микропроцессорный контроль рабочих режимов, отображение всех параметров на LED дисплее, удобство в работе и высокая надежность. Литой корпус с развитым оребрением и качественным лакокрасочным покрытием. Импульсный источник питания. Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность (АРУ), дБм -9...+2 Входные потери на отражение, дБ > 45 Оптическая длина волны, нм 1100 - 1600 Тип оптического разъема SC/APC Тип оптического волокна одномодовое RF характеристики Частота, МГц 45 - 1000 Неравномерность АЧХ, дБ ±1 Рабочий уровень выходного сигнала (СENELEC 42к, АРУ: -9..+2дБм), дБмкВ 108 *2 Максимальный уровень выходного сигнала (СENELEC 42к, АРУ: -7..+2дБм), дБмкВ 112 *2 Выходное сопротивление, 75 Выходные возвратные потери , дБ 16 Диапазон регулировки эквалайзера, дБ 0...20, шаг 0.5 Диапазон регулировки аттенюатора, дБ 0...20, шаг 0.5 Электрические характеристики C/N, дБ 51 С/СТВ, дБ 60 C/CSO, дБ 60 Общие характеристики Напряжение питания, В AC 150~265 Потребляемая мощность, Вт 8 Рабочая температура, °С -40...+60 Температура хранения, °С -40...+65 Размеры, мм 190*110*52 Вес, кг 0.7 Блок-схема оптический приемник OR-826H-2 TVBS
