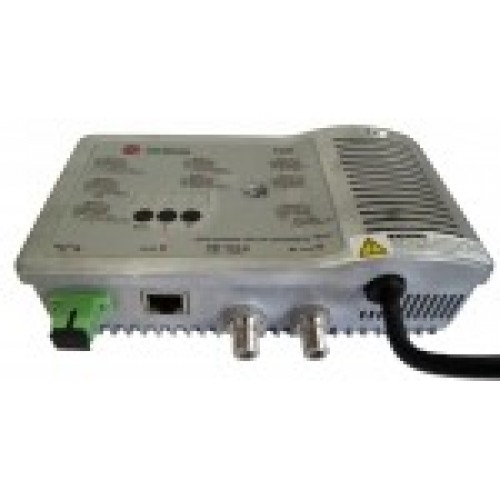

Оптический приемник OR-8602B TVBS

Оптический приёмник OR-8602B TVBS предназначен для работы в сетях FTTH (волокно в дом). Осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-1000МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети. OR-82602B - модель оптического приемника с широким диапазоном входной оптической мощности, c 2-мя RF выходами высокой мощности, с интерфейсом RJ-45 для удаленного подключения и мониторинга ( SNMP , WEB ), низким электропотреблением, с внутренним блоком питания 220В. СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ Особенности Высокая чувствительность и широкий диапазон входных оптических сигналов. Автоматический контроль усиления (АРУ) -9 ... +2 дБм. Есть возможность задать начальную точку АРУ: -9/-8/-7/-6/-5/-4 дБм. Оптимальная электрическая схема, SMT процесс оптимизации сигнала. Мощный выходной усилитель: 2 RF выхода до 112дБмкВ. Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок. Микропроцесорный контроль рабочих режимов, отображение всех параметров на LED дисплее, удобство в работе и высокая надежность. SNMP модуль удаленного мониторинга Литой корпус с развитым оребрением и качественным лакокрасочным покрытием. Импульсный источник питания. Модуль SNMP позволяет производить удаленный мониторинг оптического приемника OR-8602B по протоколу SNMP. Параметры мониторинга: уровень входного оптического сигнала уровень выходного RF сигнала температура напряжение и ток питания. Настраиваемые параметры: затухание на аттенюаторе АТТ 0 ... 15 дБ значение межкаскадного эквалайзера EQ 0 ... 15 дБ. Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность (АРУ), дБм -9...+2 Входные потери на отражение, дБ > 45 Оптическая длина волны, нм 1100 - 1600 Тип оптического разъема SC/APC Тип оптического волокна одномодовое RF характеристики Частота, МГц 45 - 1000 Неравномерность АЧХ, дБ ±1 Рабочий уровень выходного сигнала (СENELEC 42к, АРУ: -9..+2дБм), дБмкВ 108 *2 Максимальный уровень выходного сигнала (СENELEC 42к, АРУ: -7..+2дБм), дБмкВ 112 *2 Выходное сопротивление, 75 Выходные возвратные потери , дБ 16 Диапазон регулировки эквалайзера, дБ 0...15 Диапазон регулировки аттенюатора, дБ 0...15 Электрические характеристики C/N, дБ 51 С/СТВ, дБ 60 C/CSO, дБ 60 Общие характеристики Напряжение питания, В AC 150~265 Потребляемая мощность, Вт 8 Рабочая температура, °С -40...+60 Температура хранения, °С -40...+65 Относительная влажность, % 95%, без конденсата Размеры, мм 190*110*52 Вес, кг 0.7 Блок-схема оптический приемник OR-8602B TVBS
