Оптический приемник OR-8602BH SNMP TVBS

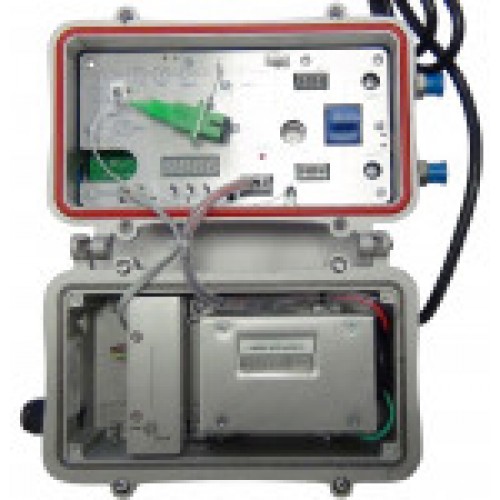

Оптический приёмник OR-8602BH TVBS предназначен для работы в сетях FTTH (волокно в дом). Осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-862МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети. OR-8602BH - модель оптического приемника с широким диапазоном входной оптической мощности, c 2-мя RF выходами высокой мощности, с интерфейсом RJ-45 для удаленного подключения и мониторинга ( SNMP , WEB ), низким электропотреблением, с внутренним блоком питания 220В. СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ Особенности Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм. Автоматический контроль усиления (АРУ) -9 ... +2 дБм, есть возможность задать начальную точку АРУ -9/-8/-7 дБм. Оптимальная электрическая схема, SMT процесс оптимизации сигнала, низкое электропотребление GaAs чипа. Мощный выходной усилитель: 2 RF-выхода до 114 дБмкВ или 1 RF-выход до 116 дБмкВ в зависимости от установленной вставки FP204 (по умолчанию) или FZ120 (в комплекте). Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок. Электронная регулировка усиления (ATT) / АЧХ (EQ) в диапазоне 0 ... 15 дБмкВ/дБ. Микропроцесорный контроль рабочих режимов, отображение всех параметров на LED дисплее (входной/выходной уровень сигнала, АРУ, вольтаж, значения аттенюатора и эквалайзера), удобство в работе и высокая надежность. Установлен SNMP модуль для удаленного мониторинга. Литой корпус с развитым оребрением и качественным лакокрасочным покрытием. Импульсный источник питания 220В (60В - под заказ). Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность, дБм -9...+2 (АРУ) Входные потери на отражение, дБ > 45 Оптическая длина волны, нм 1100 - 1600 Тип оптического разъема SC/APC Тип оптического волокна одномодовое RF характеристики Частота, МГц 45- 862 Неравномерность АЧХ, дБ ±0.75 Рабочий уровень выходного сигнала, дБмкВ (CENELEC 42к, АРУ: -9..+2дБм) 110 *2 (FP204) 112 *1 (FZ120) Максимальный уровень выходного сигнала, дБмкВ (CENELEC 42к, АРУ: -7..+2дБм) 114 *2 (FP204) 116 *1 (FZ120) Выходное сопротивление, 75 Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ Normal 0 false false false RU X-NONE X-NONE MicrosoftInternetExplorer4 0... 15 /* Style Definitions */ table.MsoNormalTable{mso-style-name:"Обычная таблица"mso-tstyle-rowband-size:0mso-tstyle-colband-size:0mso-style-noshow:yesmso-style-priority:99mso-style-qformat:yesmso-style-parent:""mso-padding-alt:0cm 5.4pt 0cm 5.4ptmso-para-margin:0cmmso-para-margin-bottom:.0001ptmso-pagination:widow-orphanfont-size:11.0ptfont-family:"Calibri","sans-serif"mso-ascii-font-family:Calibrimso-ascii-theme-font:minor-latinmso-fareast-font-family:"Times New Roman"mso-fareast-theme-font:minor-fareastmso-hansi-font-family:Calibrimso-hansi-theme-font:minor-latinmso-bidi-font-family:"Times New Roman"mso-bidi-theme-font:minor-bidi} Электрические характеристики (при условии EQ=6дБ, 42 канала, вход -2дБм) C/N, дБ 51 С/СТВ, дБ 65 C/CSO, дБ 60 Общие характеристики Напряжение питания, В AC 150~265 Потребляемая мощность, Вт 14 Рабочая температура, °С -40...+60 Температура хранения, °С -40...+65 Размеры, мм 235*150*108 (в упаковке 250*180*130) Вес, кг 1.2 Блок-схема оптический приемник OR-8602BH TVBS
