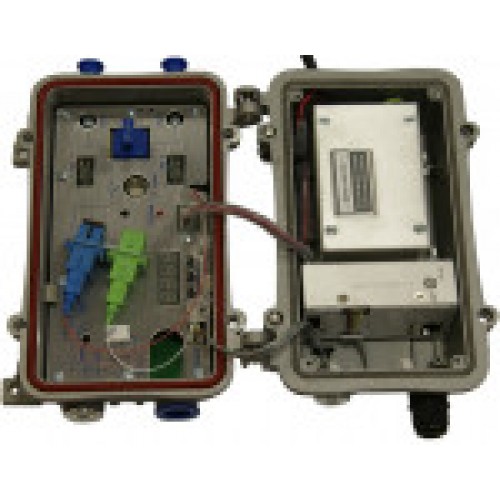

Оптический приемник OR-8602BH-WD TVBS

Оптический приёмник OR-8602BH- WD TVBS предназначен для работы в PON сетях FTTH (волокно в дом), по технологии CWDM. Осуществляет вывод оптических сигналов с длиной волы 1310 нм и 1490 нм на PON порт для последующего распределения в домовой сети и преобразование оптического сигнала на длине волны 1550 нм в радиочастотный (RF) широкополосный сигнал 45-862 МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети. OR-8602BH-WD - модель оптического приемника без SNMP управления, с широким диапазоном входной оптической мощности, с 1-м выходом PON и c 2-мя RF выходами высокой мощности, низким электропотреблением, с внутренним блоком питания 220В. СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ ОПЦИЯ: модуль SNMP управления = 20$ . Особенности приемника OR-8602BH-WD TVBS Вывод оптических сигналов с длинами волн 1310 нм и 1490 нм на отдельный PON порт. Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм. Автоматический контроль усиления (АРУ) -9 ... +2 дБм, есть возможность задать начальную точку АРУ -9/-8/-7 дБм. Оптимальная электрическая схема, SMT процесс оптимизации сигнала, низкое электропотребление GaAs чипа. Мощный выходной усилитель: 2 RF-выхода до 114 дБмкВ или 1 RF-выход до 116 дБмкВ в зависимости от установленной вставки FP204 (по умолчанию) или FZ120 (в комплекте). Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок. Электронная регулировка усиления (ATT) / АЧХ (EQ) в диапазоне 0 ... 15 дБмкВ/дБ. Микропроцесорный контроль рабочих режимов, отображение всех параметров на LED дисплее (входной/выходной уровень сигнала, АРУ, вольтаж, значения аттенюатора и эквалайзера), удобство в работе и высокая надежность. Литой корпус с развитым оребрением и качественным лакокрасочным покрытием. Импульсный источник питания 220В (60В - под заказ). Технические характеристики Наименование Параметры Оптические характеристики Рабочая входная оптическая мощность, дБм -9...+2 (АРУ) Диапазон работы АРУ, дБм +2 -7/-8/-9 Входные потери на отражение, дБ > 45 Диапазон длин волн на входе, нм 1100 - 1600 Длина волны КТВ, нм 1550 Длины волн PON на отдельный порт, нм 1310/1490 Тип оптического разъема SC/APC Тип оптического волокна одномодовое RF характеристики Частота, МГц 45- 862 Неравномерность АЧХ, дБ ±0.75 Рабочий уровень выходного сигнала, дБмкВ (CENELEC 42к, АРУ: -9..+2дБм) 110 *2 (FP204) 112 *1 (FZ120) Максимальный уровень выходного сигнала, дБмкВ (CENELEC 42к, АРУ: -7..+2дБм) 114 *2 (FP204) 116 *1 (FZ120) Выходное сопротивление, Ом 75 Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ 0...15 Электрические характеристики (при условии EQ=6дБ, 42 канала, вход -2дБм) C/N, дБ 51 С/СТВ, дБ 65 C/CSO, дБ 60 Общие характеристики Напряжение питания, В AC 150~265 Потребляемая мощность, Вт 14 Рабочая температура, °С -40...+60 Температура хранения, °С -40...+65 Размеры, мм 235*150*108 (в упаковке 250*180*130) Вес, кг 1.2 Блок-схема оптический приемник OR-8602BH-WD TVBS
