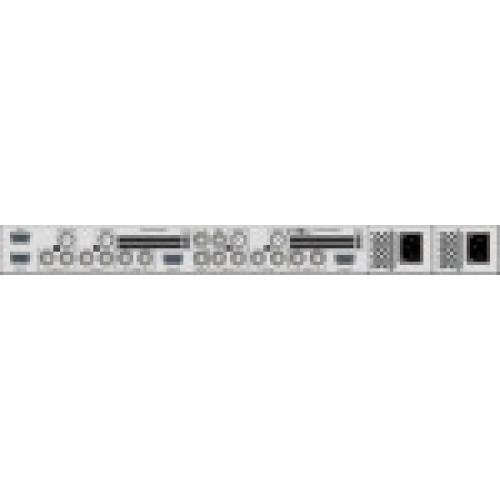

Профессиональный цифровой ресивер DXP-3400PA-C PBI

Профессиональный цифровой ресивер DXP-3400PA-C PBI - решение для приема, дескремблирования, ремультиплексирования и декодирования контента. 4 DVB-C тюнера (S/S2/T/T2 опционально), 4 CI слота с возможность мультисервисного дескремблирования четырех транспортных потоков, MPEG-2 и MPEG-4 AVC/H.264 SD/HD декодирование с выводом сигнала через 4 SDI со встроенным аудио и 4 CVBS, 2 DB9 разъема для вывода четырех стереопар аналогового аудио, 2 TS/IP порта работающих в различных режимах. DXP-3400PA также осуществляет преобразование HD контента с понижением частоты кадров и соотношения сторон для создания профессионального качества аналогового видео и аудио и легкой интеграции в существующую инфраструктуру передачи данных. Принцип «все-в-одном» делает DXP-3400PA идеальным решением для внедрения и модернизации готовых сетей. Особенности цифрового ресивера DXP-3400PA 4 DVB-C тюнера, DVB- S/S2/T/T2 опционально SD/HD MPEG-2 и MPEG-4 AVC/H.264 декодирование Декодирование или пропуск (сжатых) двух аудио PID на каждый SDI выход Два встроенных ремультиплексора, один между первых двух тюнеров и CI слотов, второй между 3 и 4 тюнерами и CI слотами соответственно 2 TS/IP порта в режимах Full Duplexи, 128 IPTV потоков или 11 потоков DVB по IP 4 CI слота с поддержкой мультисервисного дескремблирования, BISS-1 и BISS-E дескремблирование Динамическое обнаружение и автоматическое обновление PMT Поддержка VBI телетекста, EBU/DVB субтитров, скрытые субтитры PCM аудио встроенное в SDI AC3 и Dolby E аудио пропуск по SDI VBI телетекст, WSS и скрытые субтитры встроенные в SDI RSSI, Eb/N0, C/N & BER мониторинг Удаленный управление по SNMP, HTTP Web и HDMS Резервирование питания Технические характеристики DXP-3400PA DVB-C тюнер Тип разъема 4×F Диапазон частот 51 – 862MHz Уровень сигнала 45 - 75dBμV Символьная скорость 1 ~ 7MBaud (ITU J.83 Annex A) QAM 16/32/64/128/256QAM Ширина полосы 6/7/8 MHz Входные потери 7dB (тип.) Обработка TS TS на входе Мультиплексирование между тюнером и CI входом TS на выходе Мультиплексирование для выводов ASI PID и сервисы Remux, фильтрация и ремаппинг PSI/SI PSI/SI регенерация таблиц, редактирование NIT и SDT, LCN редактирование и регенерация Дескремблер DVB (CSA), 4 PCMCIA слотов, совместимых с основными CA САМ на рынке BISS BISS-1 и BISS-E ASI Тип разъема на вход 1 BNC female, 75Ω Тип разъема на выход 2 BNC female, 75Ω Стандарт DVB-ASI, EN50083-9 Битрейт ≤ 100Mb/s TS / IP Тип разъема 2 × RJ-45, 100/1000 Base-T Битрейт Full Duplex 2 IP in/2 IP out 120Mb/s x4 IPTV Mode 128 IP Out 400Mb/s DVB Mode 11 IP out 600Mb/s Протокол UDP/RTP SPTS or MPTS; ICMP, ARP, IGMPv2, IGMPv3 Обработка цифрового видео Стандарт MPEG-2(MP@ ML for SD, MP@HL for HD) MPEG 4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD) Разрешение видео (SDI) 1080i×30, 1080i×29.97, 1080i×25, 720p×60, 720p×59.94, 720p×50, 576i×25, 480i×29.97 HD / SD - SDI выход Тип разъема 4 независимые пары BNC female SDI, 75 Ω SD Стандарт SMPTE 259M, 270 Mb/s (10bit) HD Стандарт SMPTE 292M, 1.485 Gbit/s (10bit) Встроенное аудио MPEG-1 Layer 2 a . 2 stereo pairs (Stereo, Dual Mono, Left, Right) Dolby Digital (AC3) a . 5.1 down-mix to 2.0 (Stereo, Dual Mono, Left, Right) b. Dolby Digital Audio Pass-through Dolby Digital Plus(AC3+ ) a . 5.1 down-mix to 2.0 (Stereo, Dual Mono, Left, Right) b . Dolby Digital Audio Pass-through MPEG-2 AAC a . 5.1 down-mix to 2.0 (Stereo, Dual Mono, Left, Right) b . 2.0 (Stereo, Dual Mono, Left, Right) MPEG-4 HE-AAC v1/v2 a . 5.1 down-mix to 2.0 (Stereo, Dual Mono, Mono, Left, Right) b . 2.0 (Stereo, Dual Mono, Left, Right) Встроенные служебные данные Teletext, WSS, CC Аналоговый видео/аудио выход Тип разъема 4×BNC female 75Ω CVBS стандарт NTSC, PAL и SECAM CVBS разрешение 576i×25, 480i×29.97 Аудио разъем 2×D-sub 9 male включая 4 пары stereo audio с XLR адаптером (декодируется 4 audio PID или 8 каналов декодирования) Выходное сопротивление аудио 600Ω (balanced) Встроенные служебные данные Subtitle - DVB, EBU VBI - Teletext, WSS Closed Caption EIA 608, EIA 708, EIA 608-to-708 Контроль и мониторинг Тип разъема 1 × RJ-45, 10/100 Base-T, для мониторинга и управления Управление SNMP, HTTP (WEB). LCD дисплей и 6 клавиш на корпусе. Последовательный порт 1×RS-232 D-Sub только для отладки Способ обновления прошивки Встроенный FTP загрузчик, Telnet и HTTP Общие параметры Вес 3,5 кг Электропитание AC 90V ~ 250V, 50/60Hz Потребляемая мощность 24W (без учета мощности LNB) Рабочая температура 0 ~ 45 ℃ Температура хранения -10 ~ 60 ℃ Рабочая влажность 10 ~ 90%, без конденсата Блок-схема цифрового ресивера DXP-3400PA PBI
