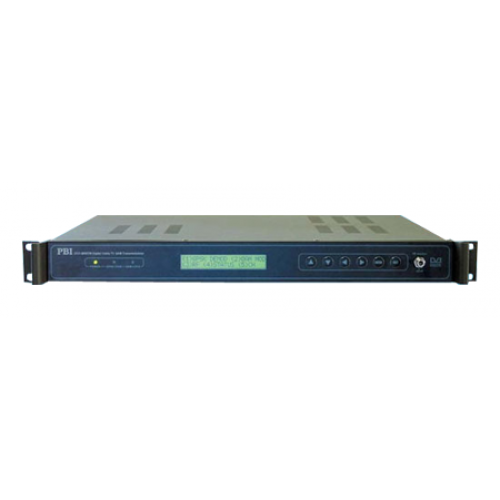

DCH-3000TM DVB QAM Модулятор - это уникальное решение, которое сочетает в себе QPSK (DVB-S) демодулятор, фильтр элементарных потоков и цифровой кабельный QAM модулятор. Все это расположено в компактных габаритах 1RU. Решение поддерживает такие варианты входных сигналов - QPSK сигнал со спутника и ASI. Далее принятый сигнал трансмодулируется в QAM RF или выдается на ASI выход без модуляции. DCH-3000TM DVB QAM Модулятор имеет управление по HTTP, что позволяет отслеживать состояние мониторинга и управления в режиме реального времени. Кроме того, данное решение способно принимать PSI/SI информацию от всех входов и затем мультиплексировать их в единый транспортный поток с PCR коррекцией. Поэтому модулятор DCH-3000TM также может быть назвать "Многопротокольный Обработчик Транспортных Потоков" или "QAM трансмодулятор". Данная платформа идеально подходит для передачи DVB-C сигнала в HFC, MMDS и MUDS сетях.

Цифровой трансмодулятор DCH-3000TM является ключевой компонентой в кабельных сетях, представляет собой цифровой спутниковый QPSK (DVB-S) демодулятор и цифровой кабельный QAM (DVB-C) модулятор. Принимает DVB TS сигнал(транспортный поток) со спутника или других цифровых устройств, затем модулирует сигнал в DVB-C формат. Сигнал со спутника должен быть QPSK демодулирован прямо или приниматься с других устройств(MPEG2 мультиплексер, декодер, цифровой видео сервер) из DVB-ASIвхода. QAM модуляция может быть выбрана среди 16, 32, 64,128 и 256. Поддерживает функцию согласования скорости передачи для низкоскоростных потоков В основном используется для цифровых CATV систем. Может использоваться для преобразования DVB-S/QPSK в DVB-C/QAM, а также как DVB-C/QAM модулятор когда используются DVB-ASI или DVB-SPI входящие сигналы. Наиболее экономичный и эффективный выбор для улучшения CATV и MMDS систем. Устанавливается в корпусах 19’’.

Особенности:

Полностью соответствует DVB-S/ETSI 300421 и DVB-C/ETSI 300429 стандартам
Автоматическое определение FEC кода, включая RS и Viterb1/2, 2/3, 3/4, 5/6 и 7/8
Поддерживает один ASI вход
Автоматический перевод спутникого TV DVB-S в кабельный TV DVB-C формат передачи данных
Пустой слот для дополнительного пакета (Empty package stuff)
Обеспечивает удаленное мультиплексирование, преобразование частоты (47-860MHz)
Возможность прямого ввода уровня выхода RF с помощью LCD（100-113 dBmV）
Удобное управление через LCD дисплей на передней панели
Автоматическое сохранение для последнего канала
Программирование до 99 параметров каналов

Технические характеристики:

QPSK демодуляция
Частотный диапазон: 900~2050MHz
Уровень на входе: -25~-65dBm
Входное Сопротивление: 75Ω
Блок соединения: F cоединение
Скорость передачи символов: 2~45MBauds
Поляризация: 0/13V/18V по выбору 0/22K: 0/22KHz

QAM модулятор

QAM режим: 16, 32, 64, 128,256 QAM
Выходная скорость потока: 3.5~7Mauds
I/Q отклонение Амплитуды: < 0.3%
I/Q отклонение фазы: <0.3°
Дрожание фазы: <0.5°RMS
MER: >32dB
Выходная частота: 47~860MHz;Agile
RF Соединение: 75Ω, F connector
Уровень на выходе:100~113 dBμV регулируется
RF гармоничный и паразитный: >60dBc
Затухание отражения: 14dB
Вход TS
ASI
Блок соединения 75Ω;BNC
Скорость передачи данных: 270Mb/s
Доступная скорость передачи: 1M~54Mb/s

Общие данные:

Рабочая температура: 0~40 градусов по Цельсию
Температура хранения: -20~70 градусов по Цельсию
Влажность: <85%
Источник питания: AC 90~240V,50Hz±2Hz, 45W
Размеры: 483 х 440 х 44 мм
Вес: 7 кг
