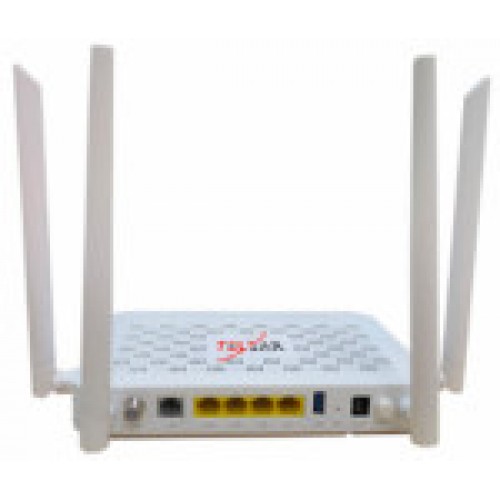

Абонентский терминал ONT xPON - TS704GW-DAX TELSAR

Абонентский терминал ONT TS 704 GW - DAX это абонентское терминальное устройство доступа для оптических сетей xPON (EPON/GPON), представляющее собой высокоинтегрированное решение с двухдиапазонным Wi-Fi 6. Данный терминал предназначен для организации доступа по технологии «оптика в дом» (FTTH) у операторов связи. Устройство поддерживает сверхширокополосный доступ по восходящей линии на базе технологий EPON/GPON и предоставляет пользователям базовые функции Wi-Fi, маршрутизации, VoIP (IP-телефонии), гигабитного Ethernet, а также интерфейс CATV (кабельного телевидения) на стороне абонента. Сетевые порты восходящей линии (upstream) устройства TS704GW-DAX представлены портом xPON. Порты нисходящей линии (downstream) для подключения пользовательских устройств включают: 4 гигабитных порта RJ-45 (GE), один порт USB, один порт VoIP, один порт CATV и беспроводной интерфейс WLAN с поддержкой двухдиапазонного Wi-Fi 6 (AX3000). Особенности абонентского терминала ONT TS704GW-DAX Полная совместимость с основными OLT ведущих производителей, таких как Huawei, BDCOM, ZTE, C-DATA, FiberHome и др. 1* xPON интерфейс: SC/UPC (или SC/APC) разъем, поддержка стандартов EPON/GPON (автоопределение) 4* Ethernet интерфейса: 10/100/1000 Мбит/с, RJ-45, стандарт IEEE3-2005 1* VOIP интерфейс: Соответствие стандартам G.711 a/u, G.729 a/b, G.722 1*USB 3.0 : Стандартный интерфейс USB 3.0 1*CATV интерфейс : C/N 43dB, C/CTB 55dB, C/CSO 55dB, MER 32dB, BER 1*10E-6 Двухдиапазонный Wi - Fi 6 ( AX 3000): Поддержка MIMO 2Ч2 в диапазонах 2.4 ГГц и 5 ГГц Аппаратные характеристики абонентского терминала ONT TS704GW-DAX Параметр Описание Port 4GE+1VOIP+CATV+1USB+WIFI6+G/EPON L ED POWER+PON/LOS +INTERNET +LAN+VOIP + WiFi +WPS+USB+CATV Button POWER + RST +WIFI+WPS+LED Flash & Memory Flash: 256MB NAND; Memory: 512 DDR4 Power Supply 12V/1.5A Power Consumption Environment Standard Operating Temperature: -5~45 Storage Temperature: -20~70 Operating Humidity: 5%~95% non-condensing Environment Friendly RoHsCECCC Weight 0.358KG Size (W*D*H) mm 190mm*135mm*33mm PON Module Type Class B+, SC/UPC/APC Wavelength UP 1310nm, Down 1490nm TX Optical power 0.5~5dbm RX Optical sensitivity -28dBm Transmission distance 0~20km Transmission rate EPON: Upstream 1.25Gbps/Downstream 1.25Gbps GPON: Upstream 1.25Gbps/Downstream 2.5Gbps LAN Interface type RJ4510/100/1000Mbps VOIP RJ11 CATV British F-head USB USB3.0 WIFI Dual-band WIFI6 AX3000 (2 Ч2 MIMO (2.4G&5G)) WiFi6 (AX3000) Attributes Description WiFi6 (AX3000) WiFi Protocol 2.4GHz supports 802.11b/g/n/ax 5GHz supports 802.11a/n/ac/ax Transmit Power 2.4G 100Mw; 5G /200mW Antenna Gain 5dBi Antenna Dual-antenna MIMO (2*2) (2.4G&5G) WLAN Penetrate One reinforced concrete wall or two ordinary brick walls (non-reinforced concrete) WLAN Access Capability 64 /SSID Channel 2.4GHzchannel 1-13 5GHZchannel 36-161 WPS WLAN terminal devices with WPS Push Button function establish connection within 2 minutes WLAN Security Function WPA-PSKWPA2-PSKWPA3WPA-PSK/WPA2-PSK AESAES+TKIP Air Speed 574 Mbps (2.4GHz), 2402 Mbps (5GHz) Multicast WMM (Wi-Fi Multi Media) VOIP и CATV Параметр Описание VoIP VoIP Port Call waiting; In-conditional Call Forward Call forward if busy; Call forward if no reply Three-party calls G711A/G711U/G729/G722 SDP protocol (RFC 2327 and RFC 4566) T.30/T.38/G.711 fax mode DTMF CATV Remote Control ON/OFF Optical AGC -10~+2dBm Output Level 76dBuV RF Bandwidth 47-1000 MHz In-band Flatness ±1.25dB Output Return Loss 12dB CATV System Parameters C/N 43dB C/CTB 55dB C/CSO 55dB MER 32dB BER 1*10E-6 Программные характеристики Параметр Описание XPON Feature ITU-T G.984.1-4 ITU-T G.988/TR255/TR156 IEEE802.3ah 15 TCONTs /256GEM ports 8 Egress queues per TCONT at least VLAN/ priority/VEIP gem mapping mode SN/LOID/SN +Password authentication Performance monitoring: eth/Gem port Dying gasp Ethernet Port Ethernet port-based VLAN tags and tag removal MAC address learning 10/100/1000Mbps Auto negotiation L2 Feature MAC learning (SVL)/aging Support max frame length to 1518 bytes VLAN tagging for untagged packets Support VLAN 1-4094 L3 Feature PPPoE/Static IP/DHCP NAT/NAPT Port forwarding ALG, UPnP, DDNS IPv4/IPv6 dual stack, DS-Lite Static, and Default Routes Multiple services on one WAN port QoS Support 8 Queues with Strict Priority Ethernet port rate limitation 802.1 priority SP/WRP Service flow classification Multicast IGMP v2 (RFC 2236) and IGMP v3 (RFC 3376) IGMP snooping and IGMP Proxy MLD v1 Management OMCI/WEB UI/TR069 Telnet/SSH Management with CLI commands Dual-system software backup and rollback
